К140УД6
Параметры, аналоги
Категория Микросхемы отечественные
Микросхемы К140УД6, КР140УД6, КР140УД608 представляют собой операционные усилители (ОУ) средней точности с высоким усилением, малыми входными токами, внутренней частотной коррекцией и защитой выхода от короткого замыкания.
Корпус К140УД6 типа 301.8-2, масса не более 1,3 г., КР140УД6 типа 201.14-1 масса не более 1,1 г, КР140УД608 типа 2101.8-1.
Эскизы корпусов показаны на рисунках:

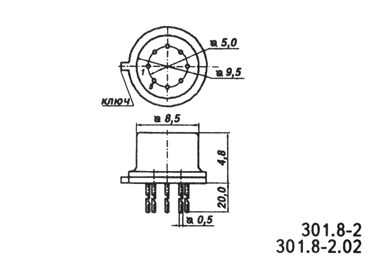

К140УД6

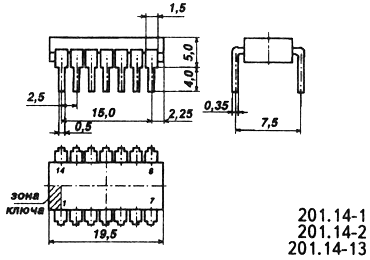

КР140УД6

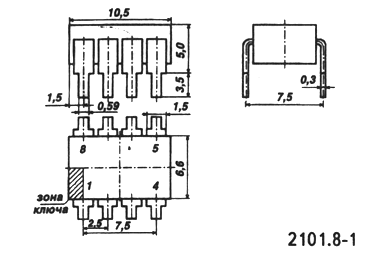

КР140УД608
Типовая схема включения
Назначение выводов КР140УД6:
1,2,7,8,12,13,14 — не используются;
3,9 — балансировка;
4 — вход инвертирующий;
5 — вход неинвертирующий;
6 — напряжение питания -Uп;
10 — выход;
11 — напряжение питания +Uп
Назначение выводов К140УД6, К140УД608:
1,5 — балансировка;
2 — вход инвертирующий;
3 — вход неинвертирующий;
4 — напряжение питания -Uп;
6 — выход;
7 — напряжение питания +Uп
Электрические параметры
1 | Напряжение питания | 15 В 10% |
2 | Выходное напряжение | не менее 11 В |
3 | Напряжение смещения нуля | 10 мВ |
4 | Входной ток | не более 100 нА |
5 | Разность входных токов | не более 25 нА |
6 | Ток потребления | не более 4 мА |
7 | Коэффициент усиления напряжения | не менее 30000 |
8 | Входное сопротивление | 1 мОм |
9 | Коэффициент ослабления синфазных входных напряжений | не менее 70 дБ |
10 | Скорость нарастания входного напряжения | не менее 0,5 В |
11 | Частота единичного усиления | не менее 0,35 МГц |
Предельно допустимые режимы эксплуатации
1 | Напряжение питания | (5…18) В |
2 | Входное синфазное напряжение | 15 В |
3 | Входное дифференциальное напряжение | не более 30 В |
4 | Температура окружающей среды | -10…+70 ° C |
Зарубежные аналоги MC1456P, MC1456CG
Литература
Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. «НТЦ Микротех», 1998г.,376 с. — ISBN-5-85823-006-7
Интегральные микросхемы Справочник. Тарабрин Б.В.,Лунин Л.Ф.,Смирнов Ю.Н. «Радио и связь», 1983 г.,528 с. — ББК 32.844.1 И73
