К155ЛА8
Назначение, обозначение, параметры
Категория
Микросхема К155ЛА8 представляет собой четыре логических элемента 2И-НЕ.

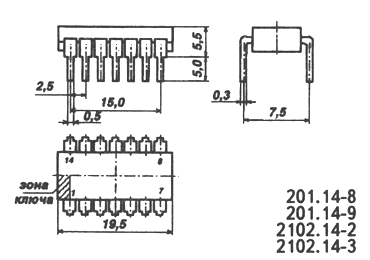

Корпус К155ЛА8 типа 201.14-1, масса не более 1 г и у КМ155ЛА8 типа 201.14-8, масса не более 2,2 г., внешний вид корпусов показан на рисунках
К155ЛА8 корпус
КМ155ЛА8 корпус
Обозначение на схеме
Электрические параметры
| 1 | Номинальное напряжение питания | 5 В  5 % |
| 2 | Выходное напряжение низкого уровня | не более 0,4 В |
| 3 | Выходное напряжение высокого уровня | не менее 2,4 В |
| 4 | Напряжение на антизвонном диоде | не менее -1,5 В |
| 5 | Входной ток низкого уровня | не более -1,6 мА |
| 6 | Входной ток высокого уровня | не более 0,04 мА |
| 7 | Входной пробивной ток | не более 1 мА |
| 8 | Ток потребления при низком уровне выходного напряжения | не более 22 мА |
| 9 | Ток потребления при высоком уровне выходного напряжения | не более 8 мА |
| 10 | Потребляемая статическая мощность на один логический элемент | не более 19,7 мВт |
Зарубежные аналоги
SN7401N, SN7401J
Литература
Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.
Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
