К140УД5А
Параметры, аналоги
Категория Микросхемы отечественные
Микросхемы К140УД5А, К140УД5Б, КР140УД5А, КР140УД5Б представляют собой операционные усилители (ОУ) средней точности, без частотной коррекции, с эмиттерными повторителями на входе .
Корпус К140УД5 типа 301.12-1, масса не более 1,3 г., КР140УД5 типа 201.14-1 масса не более 1,1 г.
Эскизы корпусов показаны на рисунках:

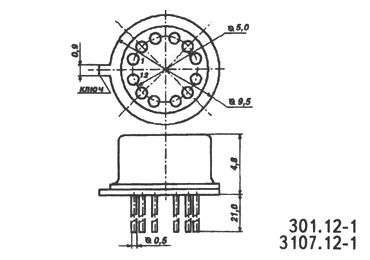

К140УД5

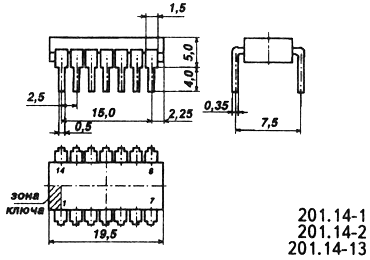

КР140УД5
Обозначение на схемах и цоколевка
Назначение выводов
1 — напряжение питания -Uп;
2,3,4,6,12 — коррекция;
5 — выход;
7 — напряжение питания +Uп;
8,9 — входы инвертирующие;
10,11 — входы неинвертирующие
КР140УД5
Назначение выводов:
1,14 — входы неинвертирующие;
2,5,6,7,9 — коррекция;
4 — напряжение питания -Uп;
8 — выход;
10 — напряжение питания +Uп;
12,13 — входы инвертирующие
Электрические параметры
1 | Напряжение питания | 12 В 10% |
2 | Максимальное выходное напряжение | -4,5; +6,5 В |
3 | Напряжение смещения нуля К140УД5А, КР140УД5А К140УД5Б, КР140УД5Б |
10 мВ 5 мВ |
4 | Входной ток К140УД5А, КР140УД5А К140УД5Б, КР140УД5Б |
не более 5 мкА не более 10 мкА |
5 | Разность входных токов К140УД5А, КР140УД5А К140УД5Б, КР140УД5Б |
1 мкА 5 мкА |
6 | Ток потребления | не более 12 мА |
7 | Коэффициент усиления напряжения К140УД5А, КР140УД5А К140УД5Б, КР140УД5Б |
не менее 500 не менее 1000 |
8 | Входное сопротивление К140УД5А, КР140УД5А К140УД5Б, КР140УД5Б |
50 кОм 7 кОм |
Предельно допустимые режимы эксплуатации
1 | Напряжение питания | (7…13) В |
2 | Входное синфазное напряжение | 6 В |
3 | Входное дифференциальное напряжение | 3 В |
4 | Максимальный выходной ток постоянный импульсный |
не более 3 мА не более 20 мА |
5 | Максимальный входной ток | не более 1 мА |
6 | Температура окружающей среды | -10…+70 ° C |
Зарубежный аналог CA3015
Литература
Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. «НТЦ Микротех», 1998г.,376 с. — ISBN-5-85823-006-7
Интегральные микросхемы Справочник. Тарабрин Б.В.,Лунин Л.Ф.,Смирнов Ю.Н. «Радио и связь», 1983 г.,528 с. — ББК 32.844.1 И73
