К174УН10

Назначение, схема включения, параметры

Категория

Микросхемы отечественные

Микросхема К174УН10 представляет собой электронный двухканальный регулятор тембра высших и низших звуковых частот. Предназначена для использования в звуковоспроизводящей и приемно-усилительной аппаратуре 1-го и 2-го классов совместно с К174УН12.

В состав микросхем входят управляемые напряжением усилители и преобразователи напряжения. Аналог микросхемы TСA740. Содержит 204 интегральных элементов. Конструктивно оформлена в корпусе типа DIP-16. Масса не более 1,5 гр, внешний вид показан на рисунке

Назначение выводов



1,2 - вход усилителя УI;
3 - выход усилителя УI;
4 - управление усилителями УI и УII;
5 - выход усилителя УII;
6,7 - вход усилителя УII;
8 - питание +Uи.п.;
9,10 - вход усилителя УIII;
11 - выход усилителя УIII;
12 - управление усилителями УIII и УIV;
13 - выход усилителя УIV;
14,15 - вход усилителя УIV;
16 - общий (-Uи.п.).

Структурная (внутренняя) схема

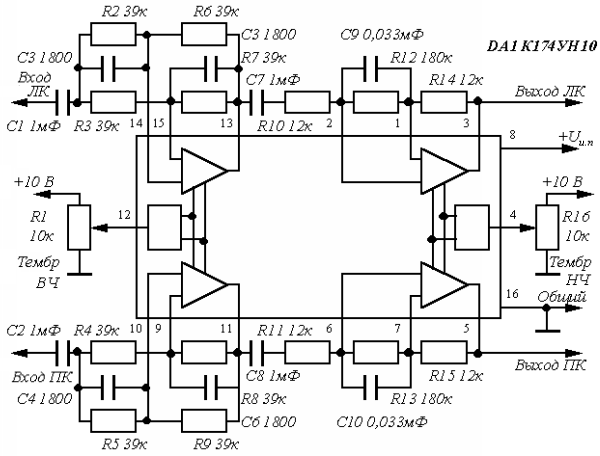

Схема включения

Электрические параметры

═ 1 ═ ═ Номинальное напряжение питания ═ 15 В
═ 2 ═
═ Ток потребления при Uп = 15 В
═ типовое значение
═ 40 мА
═ 34 мА
═ 3 ═ ═ Диапазон рабочих частот по уровню -1Дб при Uп = 15 В, ═ 20┘20 000 Гц
═ 4 ═

═ Глубина регулировки усиления низших звуковых частот (40 Гц)
═ при Uп = 15 В, Uвх = 1 В не менее
═ типовое значение

═ ± 15 Дб
═ ± 16 Дб
═ 5 ═

═ Глубина регулировки усиления высших звуковых частот (16 кГц)
═ при Uп = 15 В, Uвх = 1 В не менее
═ типовое значение

═ ± 15 Дб
═ ± 16 Дб
═ 6 ═


═ Изменение коэффициента передачи регулятора на частоте 1кГц
═ при изменении напряжения управления на выводах 4 и 12
═ от 1 до 10 В, Uп = 15 В, Uвх = 1 В не более
═ типовое значение


═ ± 2 Дб
═ ± 1,5 Дб
═ 7 ═



═ Коэффициент гармоник при Uп = 15 В, Uвых = 1 В:
═ К174УН10А не более
═ типовое значение
═ К174УН10Б не более
═ типовое значение

═ 0,2 %
═ 0,1 %
═ 0,5 %
═ 0,3 %
═ 8 ═



═ Входное и выходное напряжение при Uп = 15 В, Кг 0.7 %:
═ К174УН10А не более
═ типовое значение
═ К174УН10Б не более
═ типовое значение

═ 1,6 В
═ 2,0 В
═ 1,2 В
═ 1,5 В
═ 9 ═

═ Отношение сигнал-шум на выходе при Uвых = 50 мВ, Uп = 15 В,:
═ К174УН10А не менее
═ К174УН10Б не менее

═ 66 Дб
═ 60 Дб
10 ═



═ Переходное затухание между каналами при Uвых = 1 В, Uп = 15 В,:
═ при f = 250 Гц┘12,5 кГц, не менее
═ типовое значение
═ при f = 20 Гц┘20 кГц, не менее
═ типовое значение

═ 56 Дб
═ 60 Дб
═ 46 Дб
═ 50 Дб
11 ═ ═ Управляющее напряжение на выводах 4 и 12 при Uп = 15 В ═ 1┘10 В
12 ═ ═ Входной ток по выводам управления при Uп = 15 В, Uупр = 8 В ═ 25 мкА
13 ═ ═ Входное сопротивление регулятора не менее ═ 15 кОм


Предельно допустимые режимы эксплуатации

═ 1 ═ ═ Напряжение питания ═ 13,5┘16,5 В
═ 2 ═ ═ Максимальное постоянное управляющее напряжение ═ 12 В
═ 3 ═ ═ Максимальное напряжение входного сигнала ═ 2 В
═ 4 ═ ═ Минимальное сопротивление нагрузки ═ 5 кОм
═ 5 ═ ═ ═ Максимальный статический потенциал
═ на выводах микросхемы
═ 30 В
═ 6 ═ ═ Температура окружающей среды ═ -10┘+55°С

Литература

Микросхемы для бытовой радиоаппаратуры: Справочник /И. В. Новачек, В. М. Петухов, И. П. Блудов, А. В. Юровский. - Москва: КУБК-а, 1995г. - 384с.:ил.

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. - М.:КУБК-а, 1996г. - 640с.:ил.

Аналоговые интегральные микросхемы: Справочник /А .Л. Булычев, В. И. Галкин, В. А. Прохоренко. - 2-е издание, переработанное и дополненное - Минск: Беларусь, 1993г. - 382с.
