К174УН5
Назначение, параметры, схема включения
Категория
Микросхема К174УН5 представляет собой усилитель мощности с номинальной выходной мощностью 2 Вт при нагрузке 4 Ом и предназначена для работы в звуковых трактах аппаратуры.
Содержит 42 интегральных элемента.
Микросхема конструктивно оформлена в двух видах корпусов, эскизы которых показаны на рисунках, масса не более 2 гр.
Назначение выводов
1,12 - общий
2 - выход
4 - напряжение питания
5,8 - фильтр
6 - вход 2
7 - вход 1
9,11 - коррекция
Второй вариант корпуса:
Назначение выводов
33,37 - общий
29 - выход
25 - напряжение питания
2,810 - фильтр
12 - вход 2
14 - вход 1
6,22 - коррекция
Структурная (внутренняя) схема

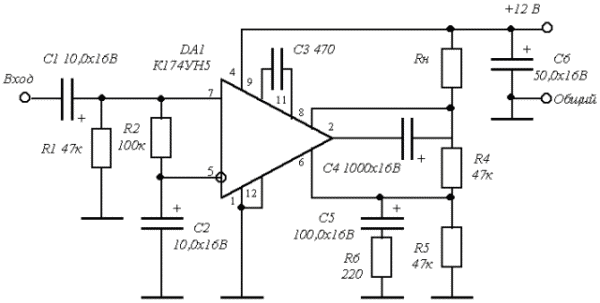

Схема включения
Электрические параметры
| ═ 1 ═ | ═ Номинальное напряжение питания | ═ 12 В ╠ 10 % |
| ═ 2 ═ | ═ Ток потребления при Uп = 12 В | ═ 30 мА |
| ═ 3 ═ | ═ Коэффициент усиления при Uп = 12 В, fвх = 1 кГц | ═ 80 ... 120 |
| ═ 4 ═ |
═ Нестабильность коэффициента усиления напряжения ═ ═ при Uп = 12 В, fвх = 1 кГц не более |
═ ═ ╠ 20 % |
| ═ 5 ═ |
═ Коэффициент нелинейных искажений при ═ Uп = 12 В, fвх = 1 кГц, Pвых = 2 Вт |
═ ═ 1,0 % |
| ═ 6 ═ | ═ Входное сопротивление при Uп = 12 В, fвх = 1 кГц | ═ 10 кОм |
| ═ 7 ═ |
═ Номинальная мощность отдаваемая в нагрузку ═ Rн = 4 Ома при Uп = 12 В |
═ ═ 2,0 Вт |
| ═ 8 ═ | ═ Диапазон рабочих частот по уровню 3 дБ | ═ 30 ... 20 000 Гц ═ |
Предельно допустимые режимы эксплуатации
| ═ 1 ═ | ═ Напряжение питания | ═ 13,2 В |
| ═ 2 ═ | ═ Максимальное напряжение синфазных сигналов | ═ 5,5 В |
| ═ 3 ═ | ═ Максимальная амплитуда выходного напряжения | ═ 1,5 В |
| ═ 4 ═ | ═ Амплитуда тока в нагрузке разового сигнала | ═ 1,45 А |
| ═ 5 ═ |
═ Максимальная длительность выходного импульса при скважности 3 |
═ 30 мС ═ |
| ═ 6 ═ | ═ Активное сопротивление нагрузки | ═ 3,2 Ом |
| ═ 7 ═ | ═ Температура кристалла | ═ +125 °С |
| ═ 8 ═ ═ |
═ Тепловое сопротивление: кристалл-корпус кристалл-среда |
═ ═ 20 °С/Вт ═ 100 °С/Вт |
| ═ 9 ═ | ═ Температура окружающей среды | ═ -25 ... +55 °С |
Общие рекомендации по применению
* Не допускается эксплуатация микросхемы в режиме, при котором два параметра имеют предельно допустимые значения.
* При эксплуатации микросхемы должна быть предусмотрена ее защита от случайного увеличения напряжения питания. Эксплуатация микросхемы допускается только с применением теплоотвода.
* При проведении монтажных операций допускается не более двух перепаек выводов микросхем. Температура пайки при монтаже микросхемы не более 265°С, продолжительность пайки вывода не более 3 с, интервал между пайками соседних выводов - 10 с. Расстояние от корпуса до места пайки на менее 1 мм.
* При монтаже микросхемы рекомендуется предусматривать наименьшую длину выводов навесных элементов для уменьшения влияния паразитных связей. Замену микросхемы необходимо производить только при отключенном источнике питания
Литература
Микросхемы для бытовой радиоаппаратуры: Справочник /И. В. Новачек, В. М. Петухов, И. П. Блудов, А. В. Юровский. - Москва: КУБК-а, 1995г. - 384с.:ил.
Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. - М.:КУБК-а, 1996г. - 640с.:ил.
Аналоговые интегральные микросхемы: Справочник /А .Л. Булычев, В. И. Галкин, В. А. Прохоренко. - 2-е издание, переработанное и дополненное - Минск: Беларусь, 1993г. - 382с.
