К140УД2
Параметры, аналоги
Категория Микросхемы отечественные
Микросхемы К140УД2А, К140УД2Б представляют собой операционный усилитель (ОУ) средней точности без частотной коррекции с составными транзисторами на входе.

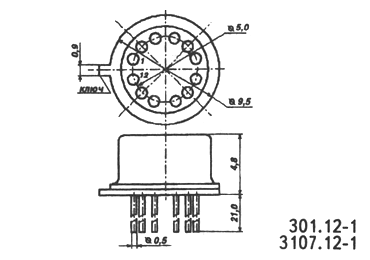

Корпус К140УД2 типа 301.12-1, масса не более 1,5 г.
Корпус микросхемы К140УД2
Обозначение на схеме
Назначение выводов
1 — напряжение питания -Uп;
2,8,11,12 — коррекция;
5 — выход;
7 — напряжение питания +Uп;
9 — вход инвертирующий;
10 — вход неинвертирующий;
Электрические параметры микросхем К140УД2
1 | Напряжение питания К140УД2А К140УД2Б |
12,6 В 0,5% 6,3 В 0,5% |
2 | Выходное напряжение при Uп= 12,6 В при Uп= 6,3 В |
10 В 3 В |
3 | Напряжение смещения нуля при Uп= 12,6 В для К140УД2А при Uп= 6,3 В |
не более 5 мВ не более 7 мВ |
4 | Ток потребления К140УД2А К140УД2Б |
не более 8 мА не более 5 мА |
5 | Входной ток | не более 7 мкА |
6 | Разность входных токов | не более 2 мкА |
7 | Коэффициент усиления напряжения К140УД2А К140УД2Б |
30000…240000 2000…50000 |
Предельно допустимые режимы эксплуатации
1 | Напряжение питания К140УД2А К140УД2Б |
13,3 В 6,6 В |
2 | Сопротивление нагрузки | не менее 1 кОм |
3 | Емкость нагрузки | не более 100 пФ |
4 | Температура окружающей среды | -45…+70 ° C |
Литература
Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. «НТЦ Микротех», 1998г.,376 с. — ISBN-5-85823-006-7
