К155ИЕ9

Назначение, обозначение, параметры

Категория

Микросхемы отечественные

Отечественная микросхема К155ИЕ9 представляет собой синхронный десятичный четырехразрядный счетчик.
В ИС имеется возможность синхронной установки в произвольное состояние от 0 до 9, а также асинхронный сброс и дешифрирующий счетный выход.

В качестве запоминающего элемента используется JK-триггер с внутренней задержкой.
Счетчик устанавливается в исходное состояние при наличии на контрольном входе L низкого уровня, при этом разрешена подача сигналов на входы JK-триггеров через входы предварительной установки D1-D4.

Счет происходит при наличии на входах P,T,L высокого уровня. ИС устанавливается в нулевое состояние подачей на вход R напряжения низкого уровня.

Корпус К155ИЕ9 типа 238.16-1, внешний вид корпуса показан на рисунке

Обозначение на схеме

Назначение выводов

1 - вход установки "0" R;
2 - вход синхронизации;
3 - информационный вход D1;
4 - информационный вход D2;
5 - информационный вход D3;
6 - информационный вход D4;
7 - вход разрешения счета ET1;
8 - общий;
9 - вход загрузки PL;
10 - вход разрешения счета ET2;
11 - выход Q4;
12 - выход Q3;
13 - выход Q2;
14 - выход Q1;
15 - выход переноса P;
16 - напряжение питания +U_п;

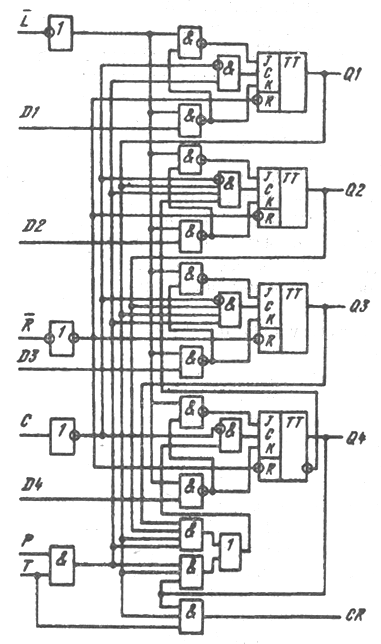

Функциональная схема

Электрические параметры

1	Номинальное напряжение питания	5 В 5 %
2	Выходное напряжение низкого уровня при Uп=4,7 В, Iвых=16 мА, U1вх=2 В, U2вх=0,8 В	не более 0,4 В
3	Выходное напряжение высокого уровня при Uп=4,7 В Iвых=16 мА, U1вх=2 В, U2вх=0,8 В	не менее 2,4 В
4	Напряжение на антизвонном диоде при Uп=4,75 В	не менее 1,5 В
5	Входной ток низкого уровня при Uп=5,25 В     по входам 2 и 10     по остальным входам	не более |-3,2| мА не более |-1,6| мА
6	Входной ток высокого уровня при Uп=5,25 В     по входам 2 и 10     по остальным входам	не более 0,08 мА не более 0,04 мА
