КР140МА1
Назначение, параметры
Категория Микросхемы отечественные
Микросхема представляет собой балансный модулятор.

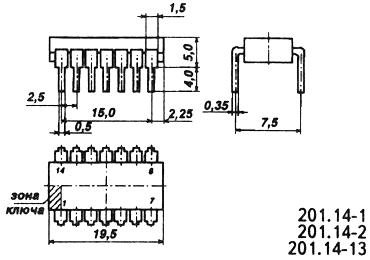

Корпус КР140МА1 типа 201.14-1 (по буржуйски это DIP-14) масса не более 1 г.
Назначение выводов:
1 — вход управляющего сигнала неинвертирующий;
2,5 — смещение;
4 — напряжение питания -Uп;
6 — вход управляющего сигнала инвертирующий;
7,14 — регулировка усиления;
8 — вход опорного сигнала;
9 — выход неинвертирующий;
10 — напряжение питания +Uп;
11 — свободный;
12 — выход инвертирующий;
13 — вход опорного сигнала инвертирующий;
Параметры микросхемы КР140МА1
| 1 | Напряжение питания |  12 В |
| 2 | Коэффициент усиления | не менее 2,8 |
| 3 | Максимальное выходное напряжение | не менее 2,8 В |
| 4 | Напряжение смещения по входу опорного сигнала | 14 мВ |
| 5 | Напряжение смещения по входу управляющего сигнала | 30 мВ |
| 6 | Остаточное напряжение по входу опорного сигнала | не более 10 мВ |
| 7 | Остаточное напряжение по входу управляющего сигнала | не более 2 мВ |
| 8 | Входной ток опорного сигнала | не более 50 мкА |
| 9 | Входной ток управляющего сигнала | не более 15 мкА |
| 10 | Ток потребления при Uп=+12 В | не более 5,3 мА |
| 11 | Ток потребления при Uп=-12 В | не более 7,3 мА |
Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 7./А. В. Нефедов. — М.:ИП РадиоСофт, 1999г. — 640с.:ил.
Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. «НТЦ Микротех», 1998г.,376 с. — ISBN-5-85823-006-7
Интегральные микросхемы Справочник. Тарабрин Б.В.,Лунин Л.Ф.,Смирнов Ю.Н. «Радио и связь», 1983 г.,528 с. — ББК 32.844.1 И73
