К155ИЕ5

Назначение, параметры, аналоги

Категория Микросхемы отечественные

Микросхемы К155ИЕ5, КМ155ИЕ5 представляют собой двоичный счетчик.

Каждая ИС состоит из четырех JK-триггеров,образуя счетчик делитель на 2 и 8. Установочные входы обеспечивают прекращение счета и одновременно возвращают все триггеры в состояние низкого уровня (на входы R0(1) и R0(2) подается высокий уровень).
Выход Q1 не соединен с последующими триггерами. Если ИС используется как четырехразрядный двоичный счетчик, то счетные импульсы подаются на С1, а если как трехразрядный - то на вход С2.

Корпус К155ИЕ5 типа 201.14-1, КМ155ИД5 типа 201.14-8., внешний вид корпусов показан на рисунках

К155ИЕ5

КМ155ИЕ5

Обозначение на схеме

Назначение выводов

1 - вход счетный С2;
2 - вход установки 0 R0(1); 3 - вход установки 0 R0(2);
4,6,7,13 - свободные; 5 - напряжение питания +U_п;
8 - выход Q3; 9 - выход Q2;
10 - общий; 11 - выход Q4;
12 - выход Q1; 14 - вход счетный C1;

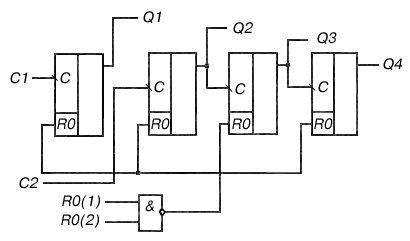

Функциональная схема

Электрические параметры

1	Номинальное напряжение питания	5 В 5 %
2	Выходное напряжение низкого уровня при Uп=4,75 В	не более 0,4 В
3	Выходное напряжение высокого уровня при Uп=4,75 В	не менее 2,4 В
4	Напряжение на антизвонном диоде при Uп=4,75 В	не менее 1,5 В
5	Входной ток низкого уровня по входам установки в 0 при Uп=5,25 В	не более -1,6 мА
6	Входной ток низкого уровня по счетным входам С1 и С2 при Uп=5,25 В	не более -3,2 мА
7	Входной ток высокого уровня по входам установки в 0 при Uп=5,25 В	не более -0,04 мА
8	Входной ток высокого уровня по счетным входам С1 и С2 при Uп=5,25 В	не более 0,08 мА
9	Ток входного пробивного напряжения по входам установки в 0 и счетным входам С1 и С2	не более 1 мА
10	Ток потребления	не более 53 мА
11	Время задержки распространения при включении по счетному входу С1 при Uп=5 В	не более 135 нс
12	Время задержки распространения при выключении по счетному входу С1 при Uп=5 В	не более 135 нс
13	Ток короткого замыкания приUп=5,25 В	-18...57 мА
