К155ИД8

Назначение, параметры

Категория Микросхемы отечественные

Микросхем представляет собой дешифратор для управления неполной матрицей 7x5 точек на дискретных светодиодах.

Содержит 180 интегральных элементов.

Корпус К155ИД8 типа 239.24-2, КМ155ИД8 типа 209.24-1. Внешний вид корпуса показан на рисунке

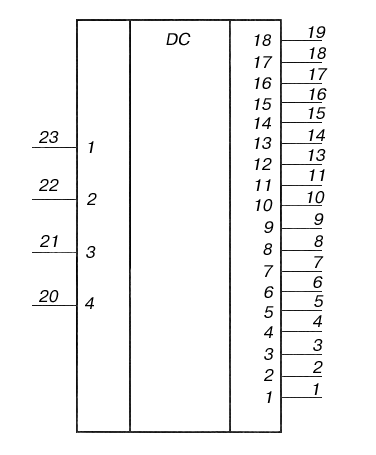

Обозначение на схеме

Назначение выводов

1 - выход 1;
2 - выход 2;
3 - выход 3;
4 - выход 4;
5 - выход 5;
6 - выход 6;
7 - выход 7;
8 - выход 8;
9 - выход 9;
10 - выход 10;
11 - выход 11;
12 - общий;
13 - выход 12;
14 - выход 13;
15 - выход 14;
16 - выход 15;
17 - выход 16;
18 - выход 17;
19 - выход 18;
20 - вход 4;
21 - вход 3;
22 - вход 2;
23 - вход 1;
24 - напряжение питания;

Электрические параметры

1	Номинальное напряжение питания	5 В 5 %
2	Выходное напряжение низкого уровня, стыкующееся с одним светодиодом	2...4 В
3	Выходное напряжение низкого уровня, стыкующееся с двумя светодиодами	1...2,3 В
4	Помехоустойчивость	не более 0,4 В
5	Входной ток низкого уровня	не более -1,6 мА
6	Входной ток высокого уровня	не более 0,04 мА
7	Напряжение на антизвонном диоде	не менее 1,5 В
8	Входной пробивной ток	не более 1 мА
9	Ток утечки на выходе	не более 0,2 мА
10	Минимальный ток на выходе     К155ИД8А, КМ155ИД8А     К155ИД8Б, КМ155ИД8Б	не менее 10 мА не менее 15 мА
