К155ИД4

Назначение, аналоги, параметры

Категория Микросхемы отечественные

Микросхема К155ИД4 представляет собой сдвоенный дешифратор-демультиплексор 2 на 4. Содержит 131 интегральных элементов.

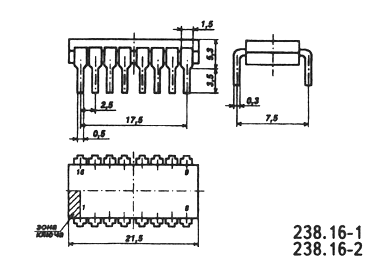

Корпус К155ИД4 типа 238.16-1, КМ155ИД4 типа 201.16-5, КБ155ИД4-4 - бескорпусная. Внешний вид корпусов показан на рисунках

К155ИД4

КМ155ИД4

Обозначение на схеме

Назначение выводов

1 - информационный вход D;
2 - стробирующий вход S1;
3 - адресный вход B;
4 - выход D8;
5 - выход D4;
6 - выход D2;
7 - выход D1;
8 - общий;
9 - выход E1;
10 - выход E2;
11 - выход E4;
12 - выход E8;
13 - адресный вход A;
14 - стробирующий вход S2;
15 - информационный вход E;
16 - напряжение питания

Электрические параметры

1	Номинальное напряжение питания	5 В 5 %
2	Выходное напряжение низкого уровня	не более 0,4 В
3	Выходное напряжение высокого уровня	не менее 2,4 В
4	Входной ток низкого уровня	не более -1,6 мА
5	Входной ток высокого уровня	не более 0,04 мА
6	Напряжение на антизвонном диоде	не менее -1,5 В
7	Ток потребления	не более 40 мА
8	Входной пробивной ток	не более 1 мА
9	Потребляемая статическая мощность (30 МГц)	не более 210 мВт
