К155ИД3
Назначение, параметры, аналоги
Категория Микросхемы отечественные
Микросхема К155ИД3 представляет собой дешифратор-демультиплексор 4 линии на 16.
Содержит 225 интегральных элементов.

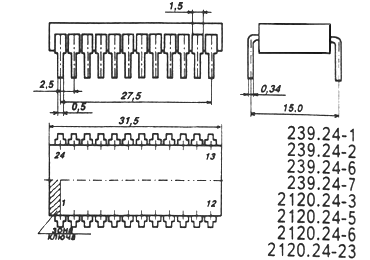

Корпус К155ИД3 типа 239.24-2, внешний вид корпуса показан на рисунке
Обозначение на схеме
Назначение выводов
1 - 11 - выходы Y1 - Y11;
13 - 17 - выходы Y12 - Y16;
12 - общий;
18, 19 - стробирующие входы;
24 - напряжение питания;
20 - 23 - информационные входы
Электрические параметры
1 | Номинальное напряжение питания | 5 В 5 % |
2 | Выходное напряжение низкого уровня | не более 0,4 В |
3 | Выходное напряжение высокого уровня | не менее 2,4 В |
4 | Входной ток низкого уровня | не более -1,6 мА |
5 | Входной ток высокого уровня | не более 0,04 мА |
6 | Ток потребления | не более 56 мА |
7 | Время задержки распространения при включении по входам 20 - 23 по входам 18, 19 |
не более 33 нс не более 27 нс |
8 | Время задержки распространения при выключении по входам 20 - 23 по входам 18, 19 |
не более 36 нс не более 30 нс |
9 | Время дешифрации | не более 35 нс |
10 | Потребляемая мощность | не более 294 мВт |
Зарубежные аналоги
SN74154N
Литература
Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.
Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
