К154УД4

Назначение, параметры

Категория Микросхемы отечественные

Микросхемы К154УД4 представляют собой сверхбыстрые операционные усилители (ОУ) с гарантированными временем установления и дрейфами входных параметров.

Корпуса микросхем: 154УД4, К154УД4 - 3101.8-1, масса не более 1,3 г; КР154УД4 - 2101.8-1, масса не более 1.1 г.

Внешний вид корпусов показан на рисунках

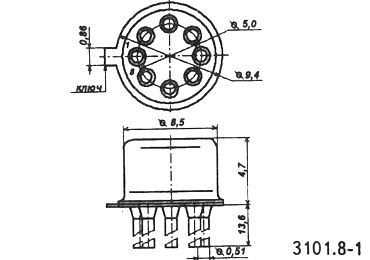

154УД4, К154УД4

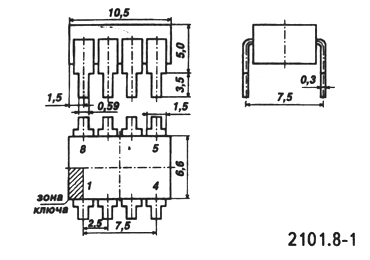

КР154УД4

Назначение выводов



Вывод Назначение
1 Не используется
2 Инвертирующий вход
3 Неинвертирующий вход
4 Отрицательное напряжение питания
5 Частотная коррекция
6 Выход
7 Положительное напряжение питания
8
154, К154
КР154

Корпус
Не используется



Предельно допустимые режимы и условия



Параметр Мин. Макс.
Напряжение между выв. 7 и 4, В 5 36
Дифференциальное входное напряжение, В -10 10
Синфазное входное напряжение, В -10 10
Выходной ток, мА -10 10
Мощность рассеяния, мВт   300
Рабочая температура, °C
154УД3А, 154УД3Б
К154УД3А, К154УД3Б, КР154УД3А, КР154УД3Б

-60
-40

125
85



Электрические параметры микросхем в нормальных условиях и в диапазоне рабочих температур

Параметры Темп. 154УД4А, К154УД4А, КР154УД4А 154УД4Б, К154УД4Б, КР154УД4Б
Мин. Тип. Мах. Мин. Тип. Мах.
Входные
Напряжение смещения, мВ 25 °C   4 6   4 6
Раб.     9     9
Входной ток, мкA 25 °C   0,8 1,2   0,8 1,2
Раб.     3,2     3,2
Разность входных токов, нА 25 °C     30     50
Раб.   150 300   150 300
Дрейф напряжения смещения, мкВ/°C Раб.     50     50
Дрейф разности входных токов, нА/°C Раб.     5     5
Передаточные
Коэффициент усиления
Uo=+10В; RL=5кОм
25 °C 10к   10к
Раб.
Коэффициент ослабления синфазного сигнала, дБ
Uсин=+
25 °C 74 80   74 80
Раб. 70     70
Коэффициент влияния напряжения питания, дБ
Uпит=+(10;18)В
25 °C   80     80
Выходные
Максимальное выходное напряжение, В
RL=5кОм
25 °C 10 12   10 12
Раб. 9,5     9,5
Динамические
Скорость нарастания, В/мкс
RL=2кОм; СL=50пФ; Uo=+10В; K=-5
25 °C 400 600   200 300
Частота единичного усиления, МГц 25 °C   20     20
Время установления, нс
RL=2кОм; СL=50пФ; K=-1; d=1%
25 °C 600 400   600 600
Потребления
Ток потребления, мкА 25 °C   2 7   2 7
Раб.     7,5     7,5
