µPC1382

Назначение, параметры

Категория Микросхемы серии μA-μPC

Назначение

Тракт обработки сигналов ПЧ звука

Выполняемые функции

* Усиление ПЧ звука
* Фазовое детектирование сигнала ПЧ звука
* Предварительное усиление сигнала ЗЧ с регулировкой уровня громкости

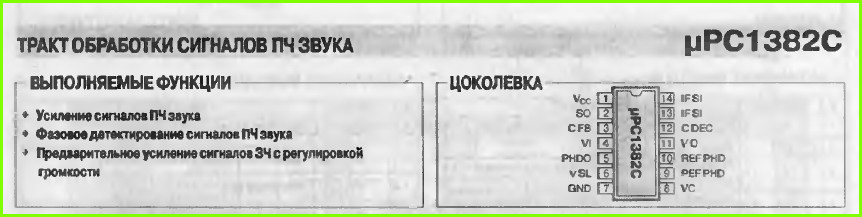

Распиновка

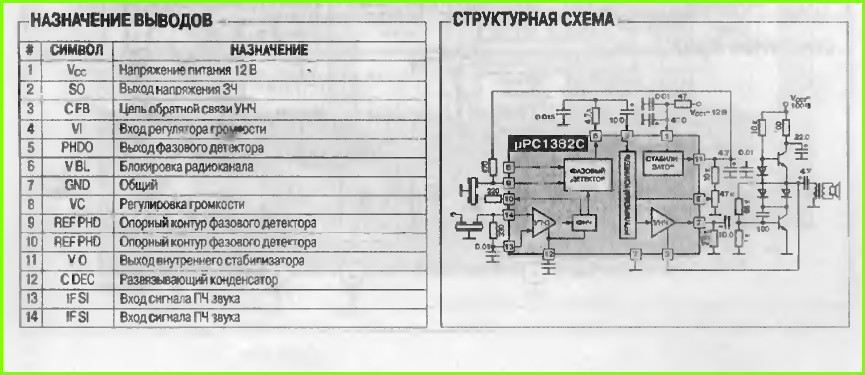

Назначение выводов и Структурная схема

Для увеличения картинок- кликните по ним (откроются в новом окне)
