µPC1364

Назначение, параметры

Категория Микросхемы серии μA-μPC

Назначение

Декодер цветности SECAM

Выполняемые функции

* Опознавание и выделение сигналов цветности SECAM
* Коммутация прямого и задержанного сигналов
* Детектирование сигналов цветности системы SECAM
* Регулировка насыщенности
* Матрицирование цветоразностного сигнала G-Y
* Усиление цветоразностных сигналов

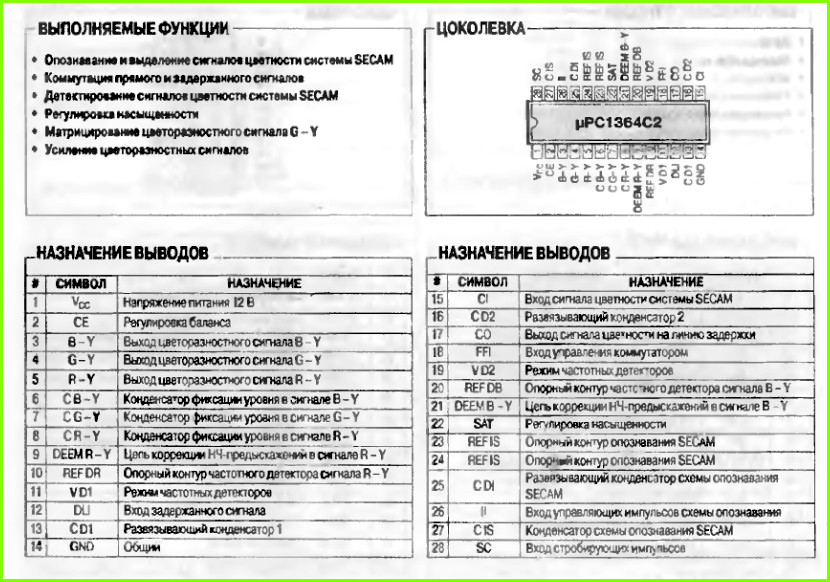

Цоколевка и назначение выводов

Структурная схема

Для увеличения кликните по изображению (откроется в новом окне)
