TEA2037

Назначение, цоколевка, схема включения

Категория Микросхемы серии TEA, TPA

Импортная микросхема TEA2037, применение- телевизоры

Купить микросхему TEA2037 можно здесь

Назначение

Синхроселектор, генератор строчной и кадровой разверток, выходной каскад кадровой развертки

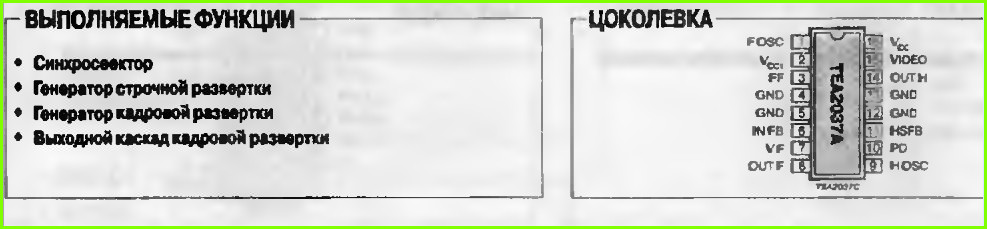

Выполняемые функции и цоколевка

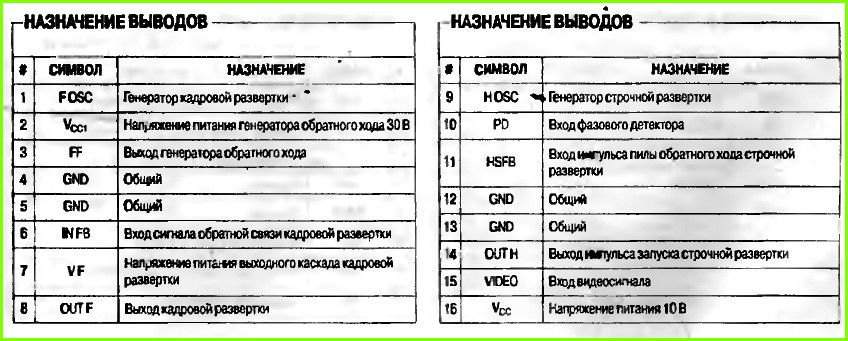

Назначение выводов

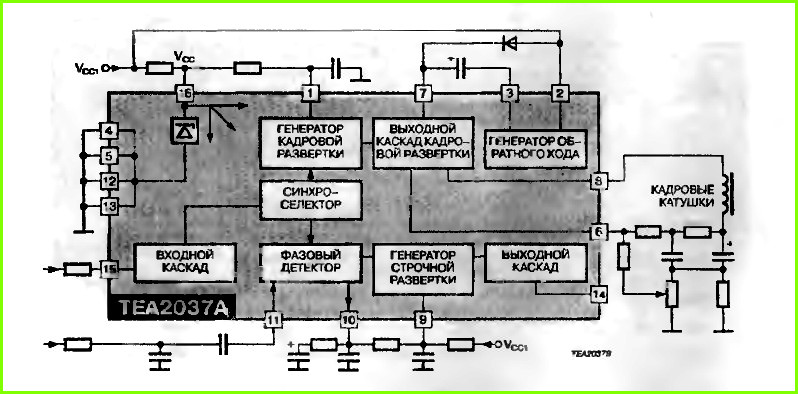

Структурная схема

Для увеличения картинок- кликните по ним (откроются в новом окне)
