TEA6422
Назначение, параметры, схема
Категория Микросхемы серии TEA, TPA
Микросхема TEA6422 является коммутатором аудиосигналов (аудиоматрица) с управлением по шине I²C.
Особенности микросхемы:
* Напряжение питания 8..10,2 В
* 6 стереовходов
* 3 стереовыхода
* Диапазон рабочих температур от -25 до + 85 град.С.

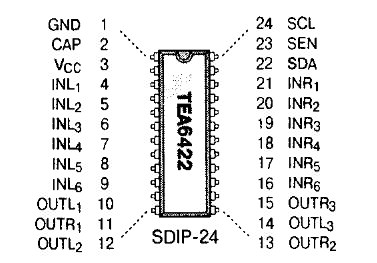

Микросхема TEA6422 выпускается в корпусе SDIP-24, цоколевка выводов показана на рисунке

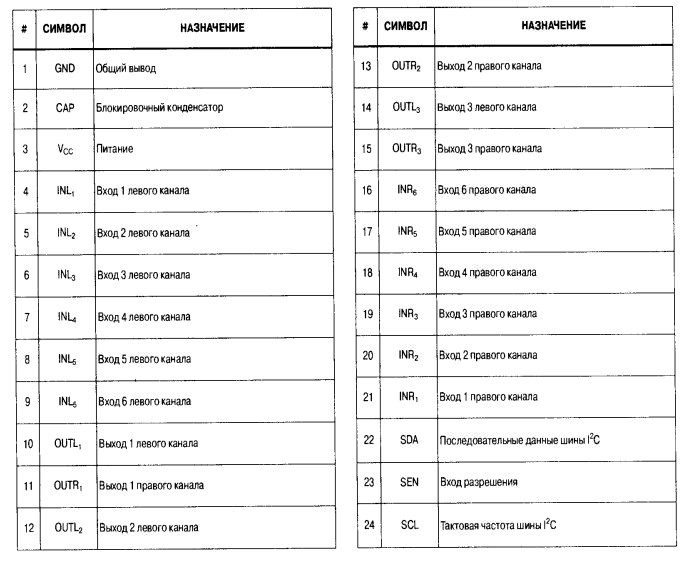

Назначение выводов

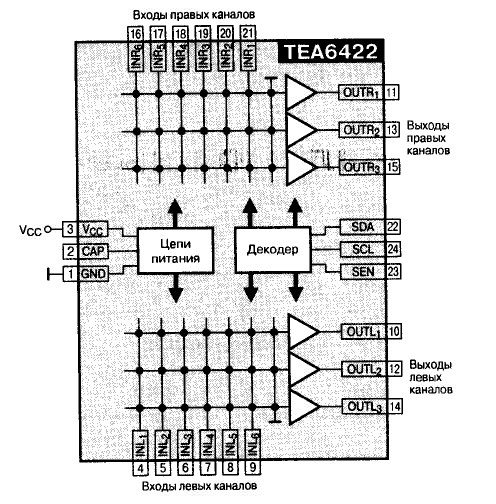

Структурная схема
Источник
Микросхемы для аудио и радиоаппаратуры.
Серия «Энциклопедия ремонта», 17 Выпуск.
Издательский дом «Додэка», Москва, 2001 год
