TEA6420

Назначение, параметры, схема

Категория Микросхемы серии TEA, TPA

Микросхема TEA6420 является коммутатором аудиосигналов (аудиоматрица) с управлением по шине I²C.

Особенности микросхемы:
* Напряжение питания 8..10,2 В
* 5 стереовходов
* 4 стереовыхода
* Управление по каждому каналу коэффициентом передачи 0…6 дб
* Наличие режима MUTE
* Диапазон рабочих температур от -25 до + 85 град.С.

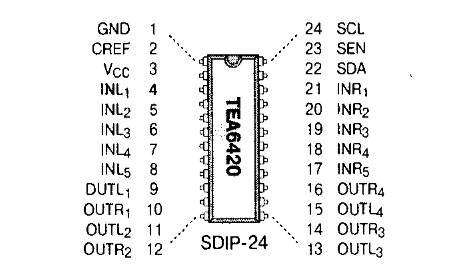

Микросхема TEA6420 выпускается в корпусе SDIP-24, цоколевка выводов показана на рисунке

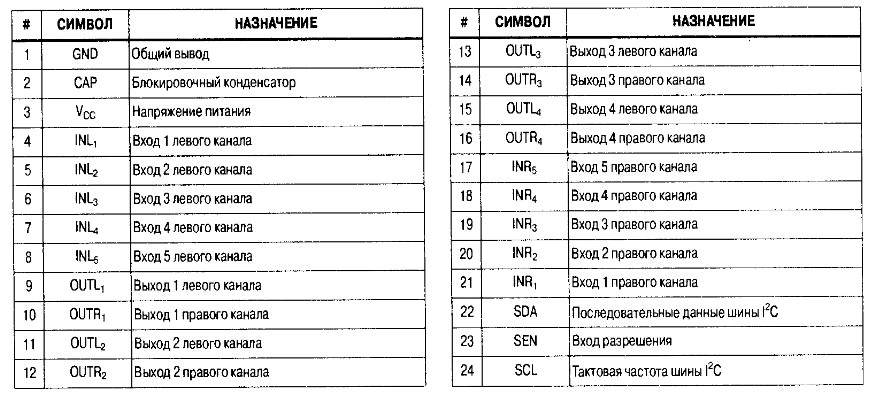

Назначение выводов

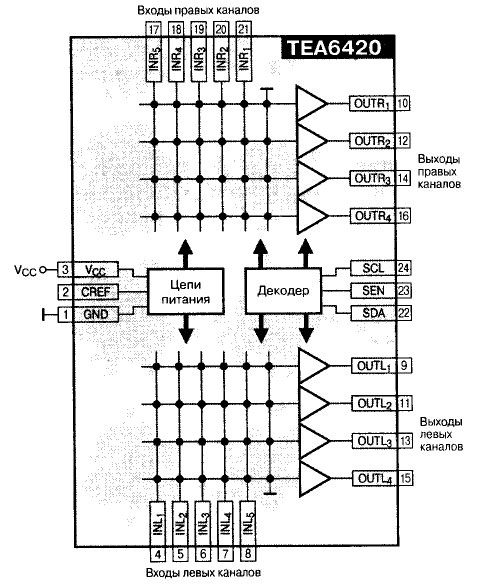

Структурная схема
