STK4065

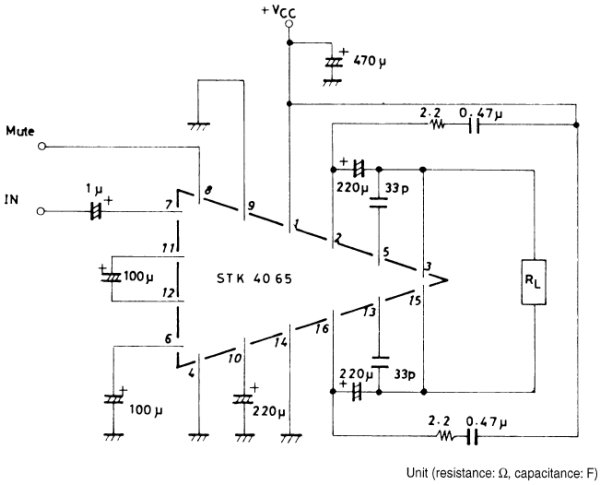

Параметры, схема включения

Категория Микросхемы серии STK, STR

Микросхема STK4065 представляет собой гибридный мостовой усилитель мощности звуковой частоты с выходной мощностью 35 Вт, при (RL = 2Ω, THD = 10%) и 23 Вт, при (RL = 4Ω, THD = 10%).
Номинальное напряжение питания 13.2 В, максимальное 18 В. Общий коэффициент гармоник THD, при выходной мощности 10 Вт и частоте 1 кГц составляет 0.06%.

Имеет функцию MUTE. Микросхема имеет встроенную защиту от перенапряжения с рабочим диапазоном срабатывания от 18 до 28 В.

Также имеется  защита от короткого замыкания и защиту от перегрева.
Защита от перегрева начинает работать приблизительно при 135 град. C, а при 175град. C отключает входной сигнал.

Микросхема выпускается в 16-ти выводном корпусе размером 46.5 x 25.5 x 8.5 mm.

Микросхема STK4065 разрабатывалась фирмой Sanyo для применения в автомобильных магнитолах и бытовых аудиосистемах.

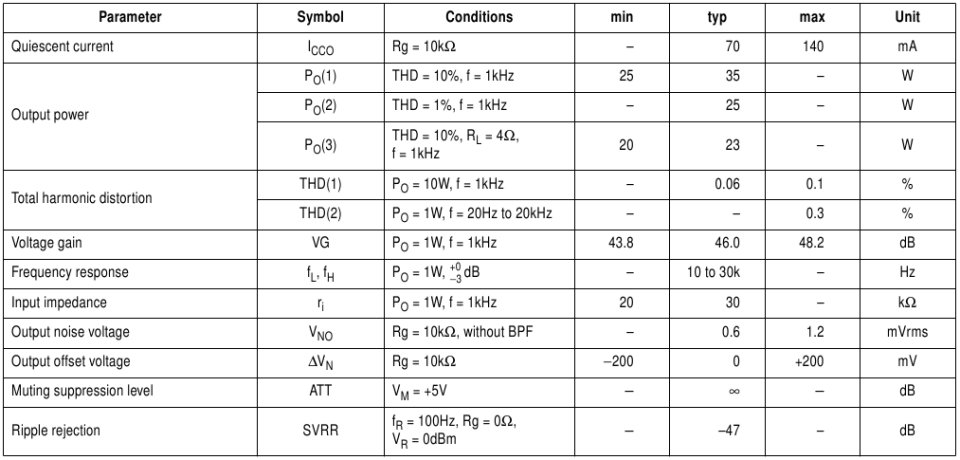

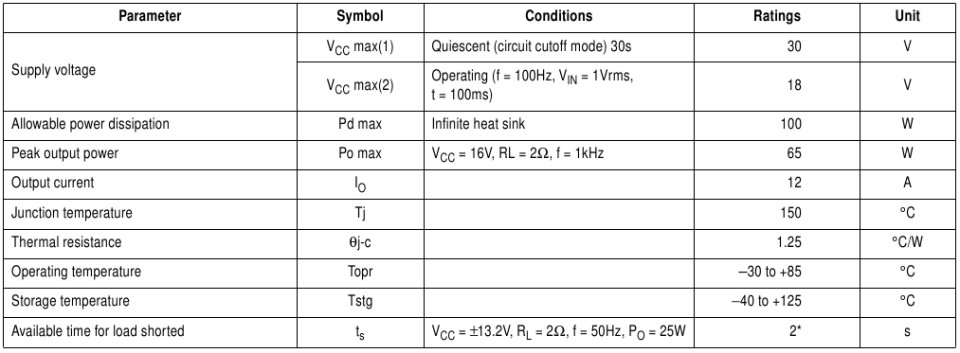

Основные электрические параметры и предельные режимы эксплуатации приводятся в таблицах:
