OP413

Назначение, цоколевка, параметры

Категория Микросхемы серии O

Микросхема OP413 является четырех- канальным малошумящим операционным усилителем (ОУ).

Особенности микросхемы:
* Возможность работы от одного источника питания 4… 36 В
* Напряжение смещения 100 мкВ
* Температурный дрейф напряжения смещения 0,2 мкВ\град. С.
* Встроенная частотная коррекция
* Диапазон рабочих температур от -40 до +85 град.С.

Микросхема OP413 под разными буквенными индексами выпускается в корпусах двух видов — DIP-14 и SOP-16-150.

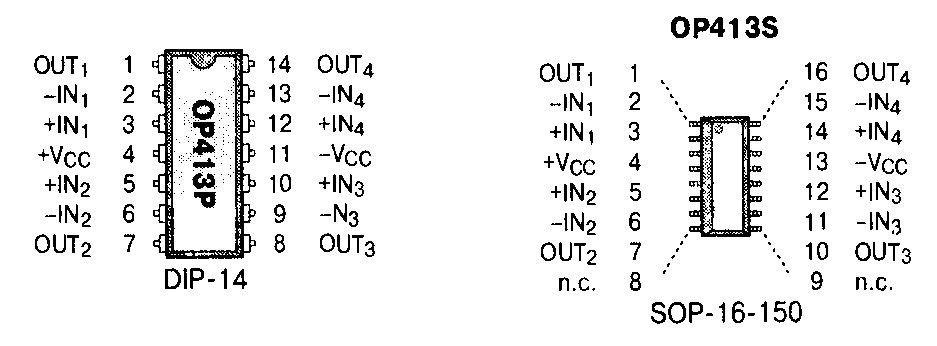

Цоколевка показана на рисунке

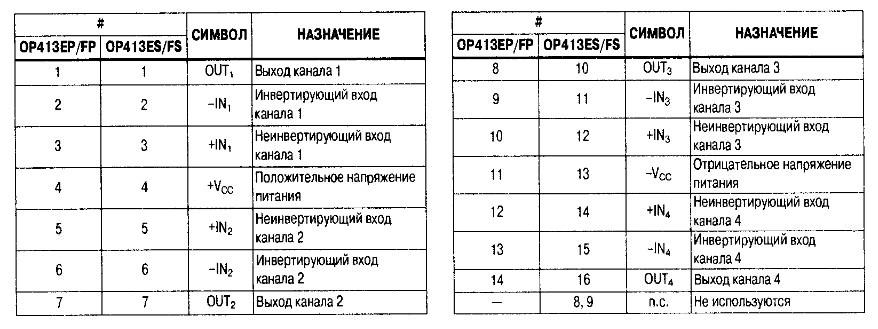

Назначение выводов

Источник

Микросхемы для аудио и радиоаппаратуры.
Серия «Энциклопедия ремонта», 17 Выпуск.
Издательский дом «Додэка», Москва, 2001 год
