OP284

Назначение, цоколевка, параметры

Категория Микросхемы серии O

Микросхема OP284 является двух-канальным малошумящим операционным усилителем (ОУ).

Особенности микросхемы:
* Возможность работы от одного источника питания 4… 36 В
* Напряжение смещения 65 мкВ
* Температурный дрейф напряжения смещения 0,2 мкВ\град. С.
* Встроенная частотная коррекция
* Диапазон рабочих температур от -40 до +125 град.С.

Микросхема OP284 под разными буквенными индексами выпускается в корпусах двух видов- DIP-8 и SOP-8.

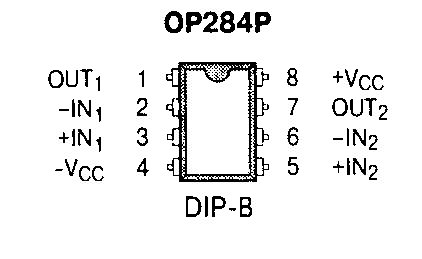

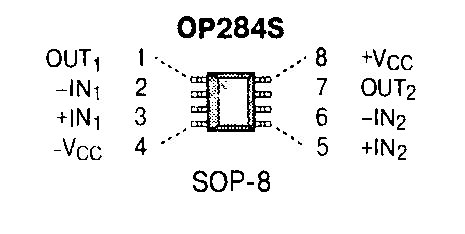

Цоколевка показана на рисунках

Назначение выводов

Источник

Микросхемы для аудио и радиоаппаратуры.
Серия «Энциклопедия ремонта», 17 Выпуск.
Издательский дом «Додэка», Москва, 2001 год
