OP279

Назначение, цоколевка, параметры

Категория Микросхемы серии O

Микросхема OP279 является двух-канальным операционным усилителем (ОУ).

Особенности микросхемы:
* Напряжение питания- однополярное,  5… 12 В
* Максимальный выходной ток ± 80 мА
*Возможность работы при входном и выходном напряжении, равном напряжению питания
*КНИ 0,01%
* Скорость нарастания выходного напряжения 3В\мкс
* Защита от КЗ в нагрузке
* Встроенная частотная коррекция
* Возможность работы при емкости нагрузки до 10 нФ
* Диапазон рабочих температур от -40 до +125 град.С.

Микросхема OP279 под разными буквенными индексами выпускается в различных корпусах
Цоколевка показана на рисунках

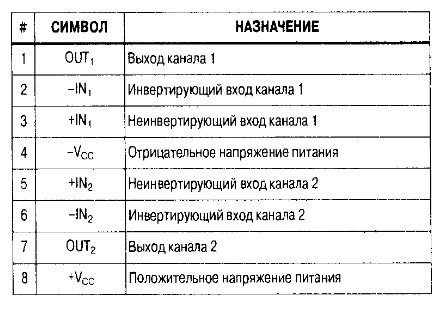

Назначение выводов

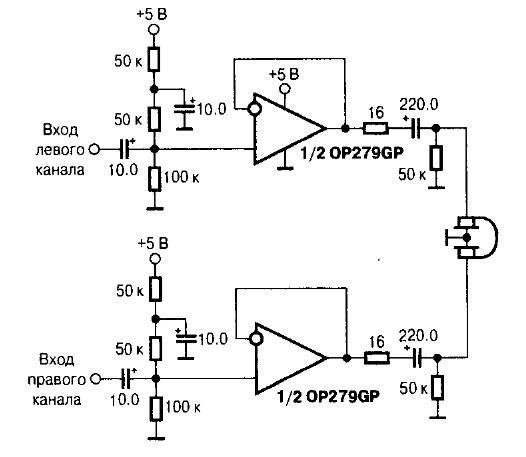

Пример практического применения (усилитель для наушников)

Источник

Микросхемы для аудио и радиоаппаратуры.
Серия «Энциклопедия ремонта», 17 Выпуск.
Издательский дом «Додэка», Москва, 2001 год
