MAX9812, MAX9813

Параметры, схема включения

Категория Микросхемы серии M

MAX9812, MAX9813 — одно и двухвходовые микрофонные усилители с фиксированным коэффициентом усиления. Микросхемы выпускаются в двух модификациях, MAX9812L/MAX9813L рассчитаны на напряжение питания от 2.7 до 3.6 В (3,3В номинальное), а MAX9812H/MAX9813H от 4.5 до 5.5 В (5В номинальное).

MAX9812 — одиночный усилитель в 6- выводном 2×2.1 мм SC70 корпусе, а MAX9813 — двухвходовой усилитель, доступный в 8- выводном 3х3 мм SOT23 корпусе. MAX9813 имеет два входа, позволяющие мультиплексировать два микрофона к одному выходу.

Характеристики микрофонных усилителей на микросхемах MAX9812, MAX9813

• Коэффициент подавления шумов питания на частоте 217 Гц — 100 дБ
• Ток покоя 230 мкА
• THD+N = 0.015 %
• Встроенный малошумящий источник напряжения смещения для питания микрофона
• Потребление в дежурном режиме 100 нА
• Rail-to-Rail выходной усилитель
• Фиксированный коэффициент усиления 20 дБ

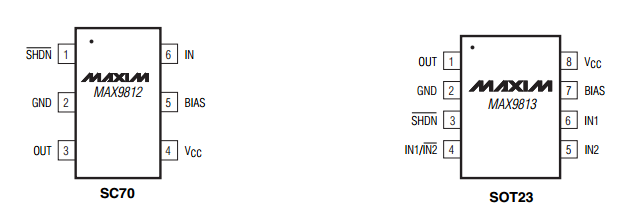

• Доступны в миниатюрных корпусах: 6- выводном 2х2.1 мм SC70 и 8- выводном 3х3 мм SOT23
• Рабочий температурный диапазон от -40°C до +85°C

Схема включения
