IR3R22

Схема включения, параметры

Категория Микросхемы серии I

Микросхема IR3R22 представляет собою одноканальный усилитель низкой (звуковой) частоты.
Может применяться в аппаратуре с низковольтным питанием.

Особенности микросхемы:
* напряжение питания: однополярное,  2 V- 8 V
* Выходная мощность 70 мВт
* Диапазон рабочих температур -10…+75 град.С.

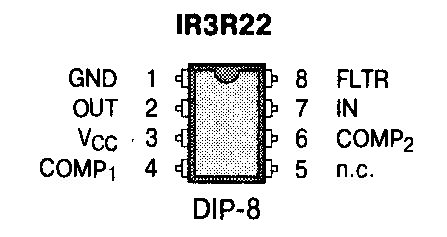

Микросхема выпускается в корпусе DIP-8, цоколевка показана на рисунке

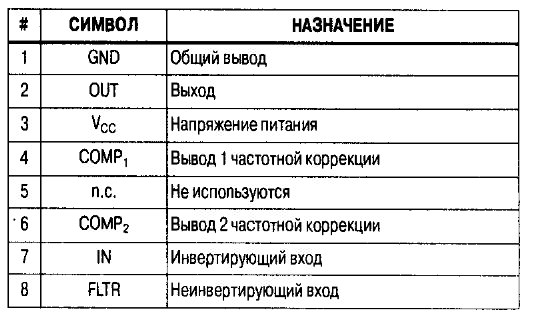

Назначение выводов

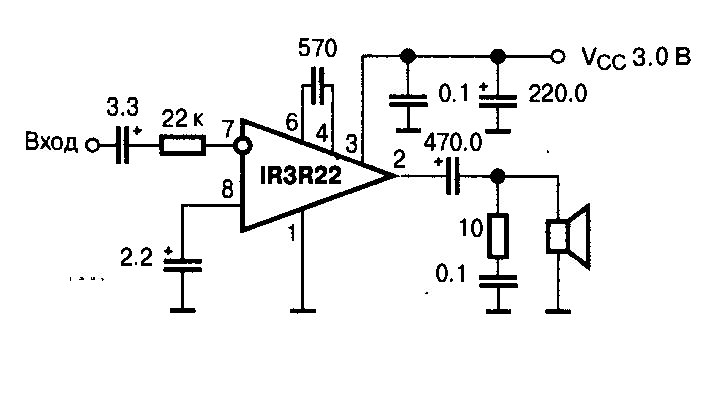

Типовая схема включения

Источник

Микросхемы для аудио и радиоаппаратуры.
Серия «Энциклопедия ремонта», 17 Выпуск.
Издательский дом «Додэка», Москва, 2001 год
