IR3R16

Схема включения, параметры

Категория Микросхемы серии I

Микросхема IR3R16 представляет собою двухканальный усилитель низкой (звуковой) частоты.

Особенности микросхемы:
* напряжение питания: однополярное,  6 V- 18 V
* Коэффициент усиления 80 дб
* Диапазон рабочих температур -25…+75 град.С.

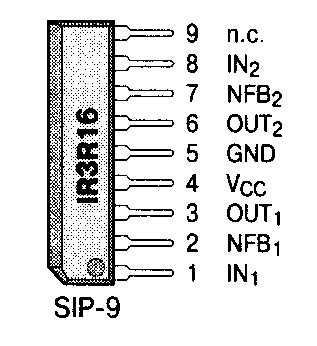

Микросхема выпускается в корпусе SIP-9, цоколевка показана на рисунке

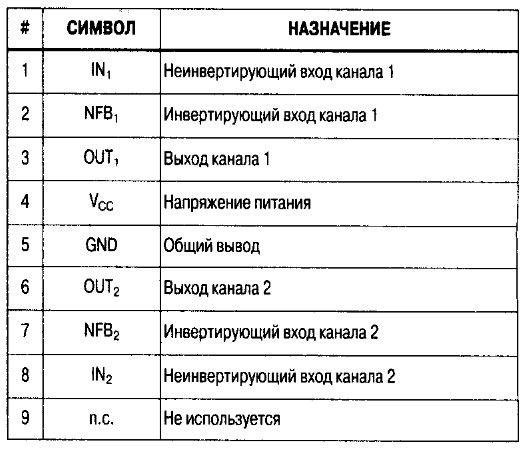

Назначение выводов

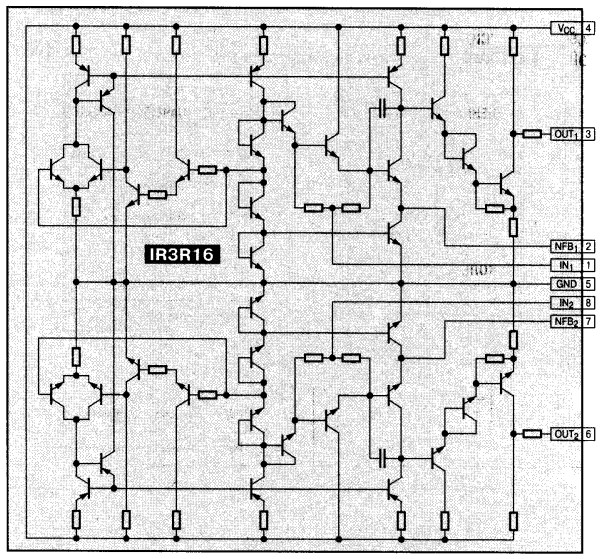

Структурная схема

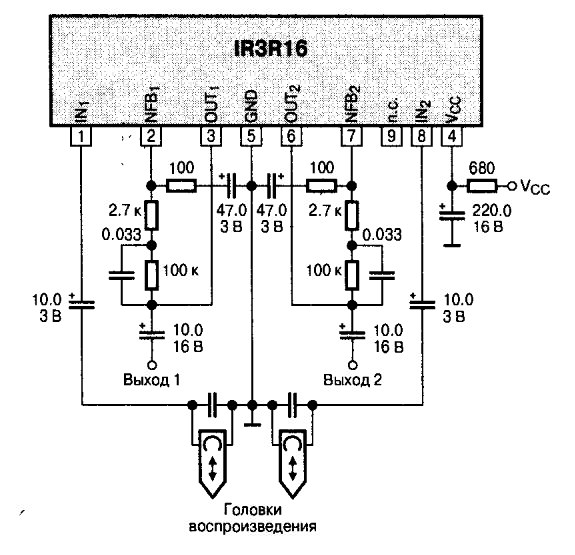

Пример практического применения

Источник

Микросхемы для аудио и радиоаппаратуры.
Серия «Энциклопедия ремонта», 17 Выпуск.
Издательский дом «Додэка», Москва, 2001 год.
