IR3R14

Схема включения, параметры

Категория Микросхемы серии I

Микросхема IR3R14 представляет собою двухканальный усилитель низкой (звуковой) частоты.

Особенности микросхемы:
* напряжение питания: однополярное,  3,5 V- 25 V
* Выходная мощность (при Vcc 20V)-  2 х 0,22 Вт
* Коэффициент усиления 90 дб
* Диапазон рабочих температур -25…+75 град.С.

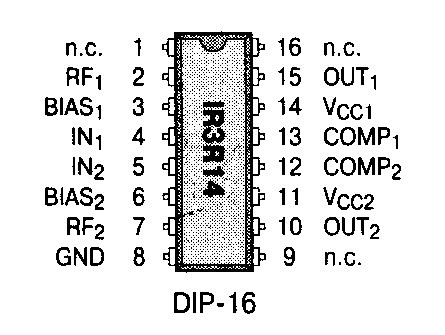

Микросхема выпускается в корпусе DIP-16, цоколевка показана на рисунке

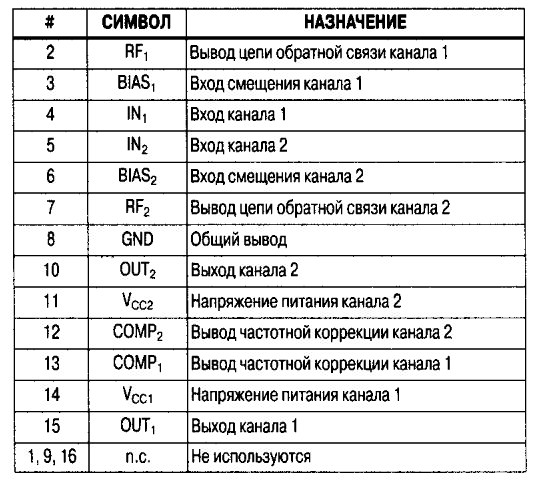

Назначение выводов

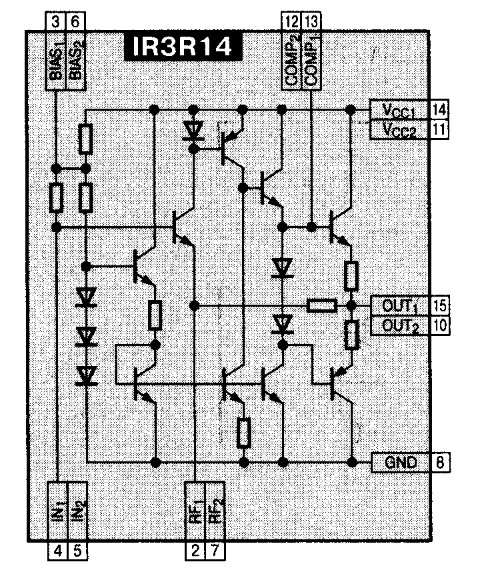

Структурная схема

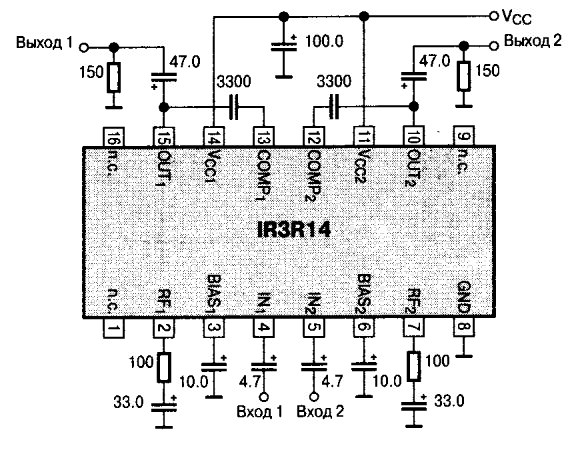

Типовая схема включения

Источник

Микросхемы для аудио и радиоаппаратуры.
Серия «Энциклопедия ремонта», 17 Выпуск.
Издательский дом «Додэка», Москва, 2001 год.
