HT2813

Назначение, параметры, схема включения

Категория Микросхемы серии H

Микросхема HT2813 представляет собою генератор звуковых сигналов и предназначена для устройств со звуковой имитацией.
При производстве ее программируют под различные звуки: выстрел из ружья, автомата, сигнал тревоги, щебетание птиц и так далее. Кроме этого в ней предусмотрена возможность программного управления светодиодом.

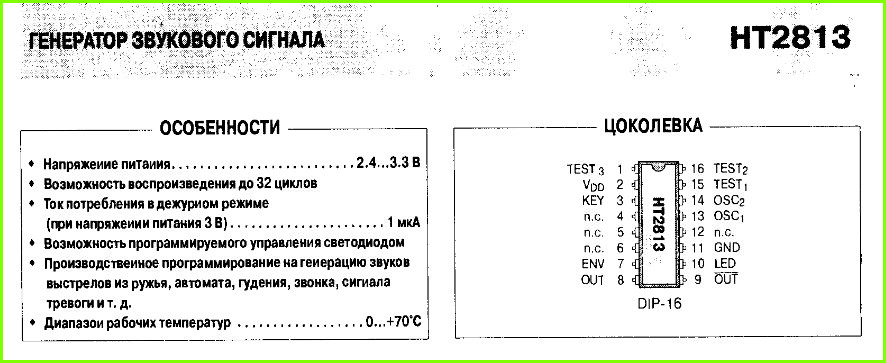

Описание и цоколевка

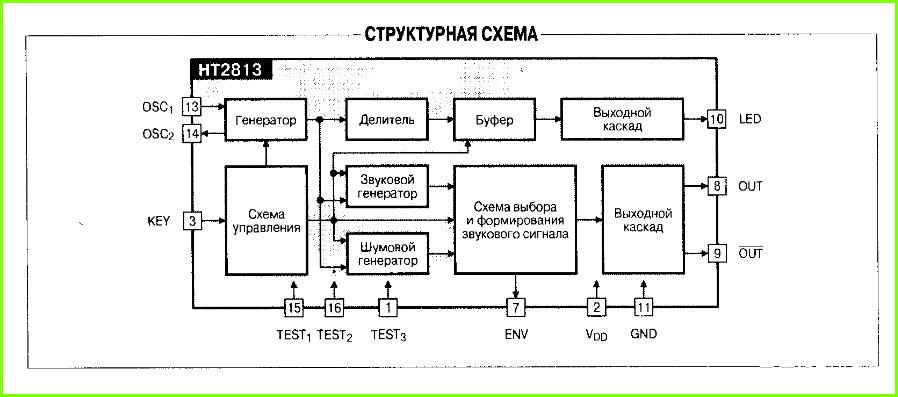

Структурная схема

Схема включения, назначение выводов
