HT2812

Назначение, параметры, схема включения

Категория Микросхемы серии H

Микросхема HT2812 представляет собою генератор звуковых сигналов и предназначена для устройств со звуковой имитацией.
При производстве ее программируют под различные звуки: выстрел из ружья, автомата, сигнал тревоги, щебетание птиц и так далее. Кроме этого в ней предусмотрена возможность программного управления светодиодом.

Основные параметры микросхемы HT2812

Напряжение питания 2,4- 3,3 V
Автоматический переход в дежурный режим
Ток потребления в ДР не более 1 мкА
Диапазон рабочих температур 0…+70 град. С

Микросхема выпускается в корпусе DIP с 8 или 14 выводами

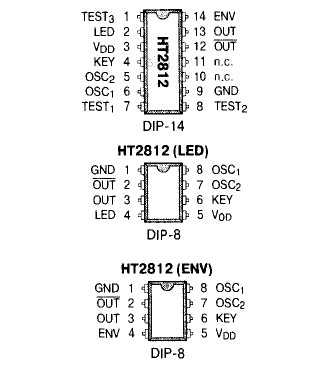

Цоколевка выводов

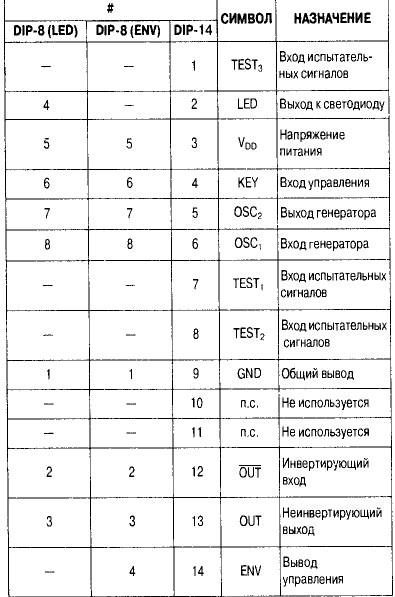

Назначение выводов

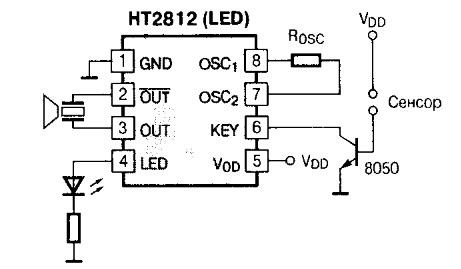

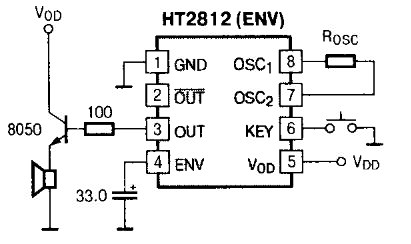

Типовые схемы включения

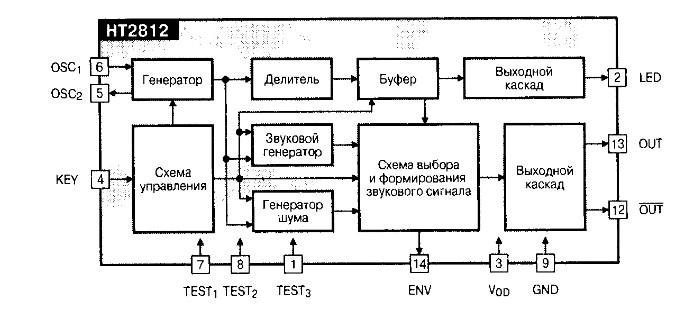

Структурная схема
