ECG1395

Параметры, аналоги, схема включения

Категория Микросхемы серии EA- ECG

Микросхема ECG1395 представляет собою  двухканальный усилитель НЧ. Может использоваться как в двухканальном так и в мостовом включении.

Основные параметры микросхемы ECG1395

Питание: однополярное, 8- 24 Вольт
Выходная мощность на нагрузке 4 Ом- 2 x 5,8 Вт
Диапазон воспроизводимых частот: 20 Гц- 20 кГц

Корпус SIP7, 12 выводов

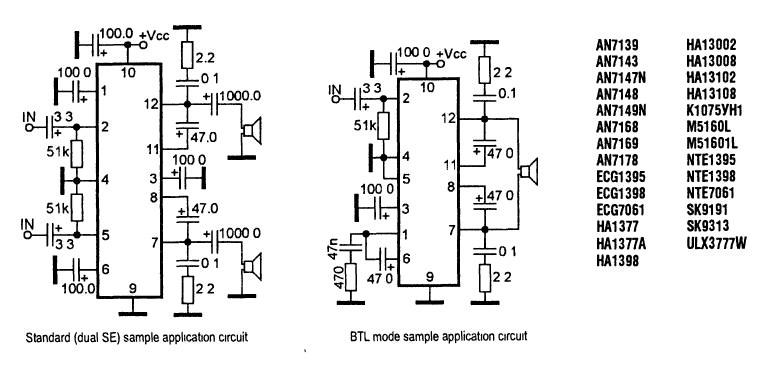

Схема включения

Аналоги указаны на рисунке (могут быть отличия в параметрах)
