Категория Микросхемы серии D
Микросхема D2011K (она же D3011K)- ШИМ-контроллер для импульсного источника питания со встроенным ключевым транзистором. Полное название SQD2011K (SQD3011K)
Применяется в ИИП ЖК (LCD) телевизорах SAMSUNG (в частности BN44-00422A)

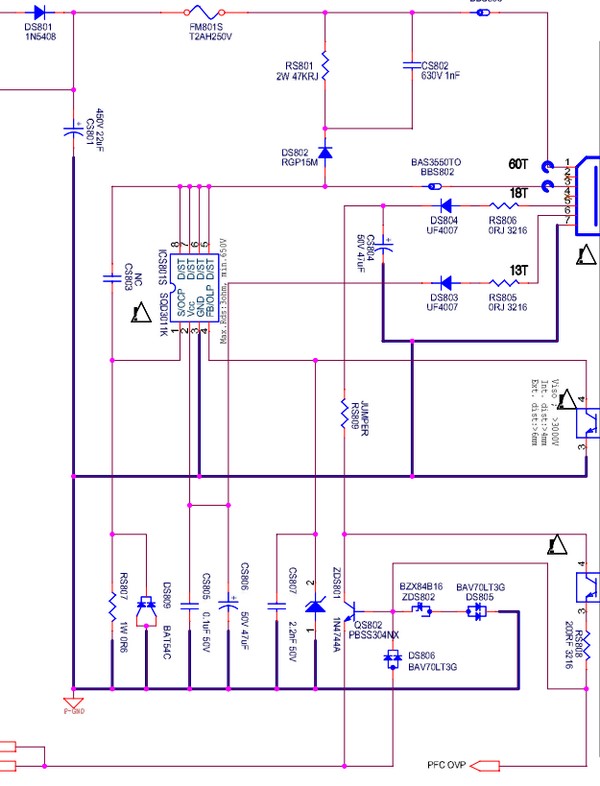

Фрагмент схемы включения:
Полные аналоги микросхемы- STR3A161HD, STR3A162HD, STR3A163HD
Фрагмент схемы включения
Даташит на микросхему STR3A161HD
