микросхема BA7131
Назначение, цоколевка
Категория Микросхемы серии B
Импортная микросхема BA7131, область применения- телевизоры
Назначение
Коммутатор видеосигналов
Выполняемые функции
* Переключение видеосигналов из двух источников на один выход
* Усиление выходного сигнала
* Обеспечение режима отсутствия выходного сигнала
Распиновка

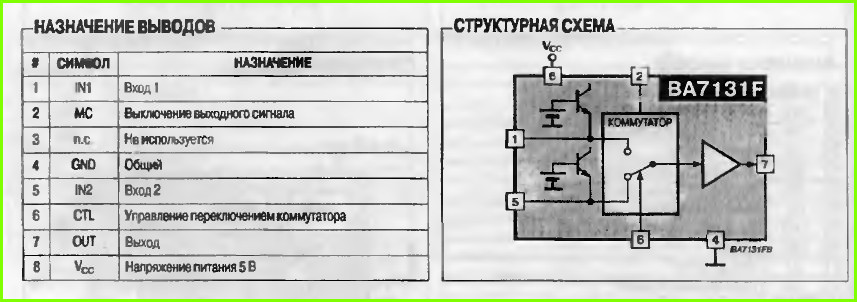

Назначение выводов и Структурная схема
Для увеличения картинок- кликните по ним (откроются в новом окне)
