BA515

Назначение, параметры, схема включения

Категория Микросхемы серии B

Микросхема BA515 является одноканальным усилителем НЧ и предназначена для применения в аппаратуре с пониженным питанием.

Особенности микросхемы:
* Напряжение питания  1,5…. 5 В
* Выходная мощность  0,23 Вт
*Номинальный коэффициент усиления 36 дб
* Ток потребления в режиме молчания 12 мА
*Диапазон рабочих температур от -10 до +65 град С.

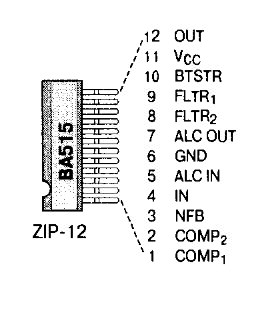

Микросхема BA515 выпускается в корпусе ZIP- 12, цоколевка выводов показана на рисунке

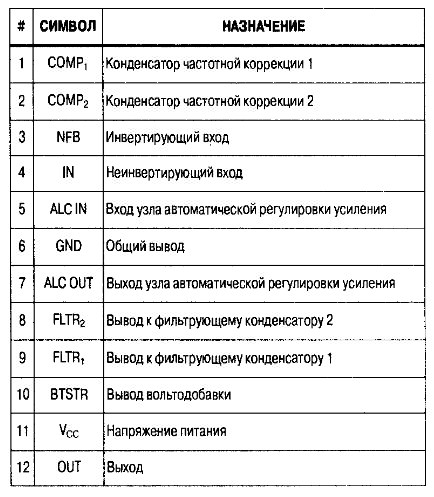

Назначение выводов

Практический пример применения— диктофон на магнитной ленте, где данная микросхема используется в качестве и УНЧ и усилителя записи

Даташит на микросхему

Источник

Микросхемы для аудио и радиоаппаратуры.
Серия «Энциклопедия ремонта», 17 Выпуск.
Издательский дом «Додэка», Москва, 2001 год
