BA3577

Назначение, параметры, схема включения

Категория Микросхемы серии B

Микросхема BA3577 является двухканальным УНЧ и предназначена для применения в аппаратуре с пониженным питанием.

Особенности микросхемы:
-Напряжение питания
* По входу +B 0,8…. 4 В
* По входу Vcc 2,2….3,6 В
-Автоматический переход в дежурный режим
-Встроенный сглаживающий фильтр
-Встроенный генератор звукового сигнала
-Потребляемый ток в дежурном режиме
* По входу +В не более 3,3 мА
* по входу Vcc не более 6,8 мА
Диапазон рабочих температур от -15 до +65 град С.

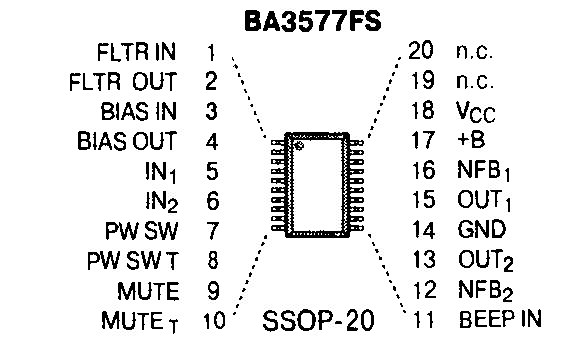

Микросхема BA3577 выпускается в корпусе SSOP-20, цоколевка выводов показана на рисунке

Назначение выводов

Схема включения

Даташит на микросхему

Источник

Микросхемы для аудио и радиоаппаратуры.
Серия «Энциклопедия ремонта», 17 Выпуск.
Издательский дом «Додэка», Москва, 2001 год
