BA3576

Назначение, параметры, схема включения

Категория Микросхемы серии B

Микросхема BA3576 является двухканальным усилителем для наушников и предназначена для применения в аппаратуре с пониженным питанием.

Особенности микросхемы:
Напряжение питания 2…7,2 В
Диапазон рабочих температур от -25 до +76 град С.

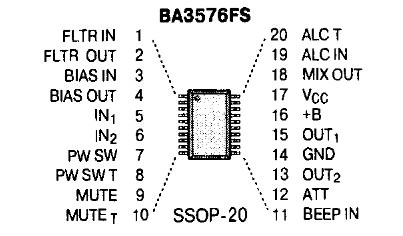

Микросхема BA3576 выпускается в корпусе SSOP-20, цоколевка выводов показана на рисунке

Назначение выводов

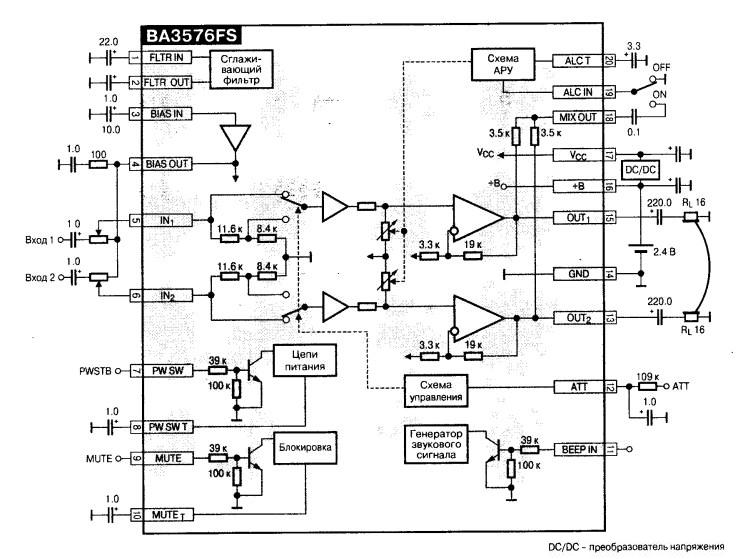

Типовая схема включения

Даташит на микросхему

Источник

Микросхемы для аудио и радиоаппаратуры.
Серия «Энциклопедия ремонта», 17 Выпуск.
Издательский дом «Додэка», Москва, 2001 год
