BA3574

Назначение, параметры, схема включения

Категория Микросхемы серии B

Микросхема BA3574 является двухканальным усилителем для наушников с АРУ по НЧ.

Особенности микросхемы:
* Работа при пониженном питании: 1,7…3,6 В
* На выходах не требуется установка разделительных конденсаторов
* Собственный ток потребления (при питании 2,4 В)- не более 4,9 А
Диапазон рабочих температур от -25 до +75 град.С.

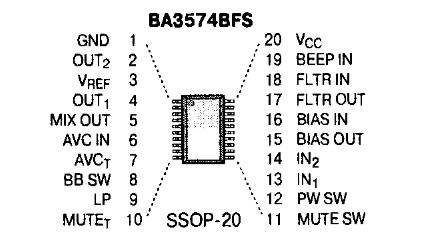

Микросхема выпускается в корпусе SSOP-20, цоколевка показана на рисунке

Назначение выводов

Типовая схема включения

Даташит на микросхему

Источник

Микросхемы для аудио и радиоаппаратуры.
Серия «Энциклопедия ремонта», 17 Выпуск.
Издательский дом «Додэка», Москва, 2001 год
