BA3571

Назначение, параметры, схема включения

Категория Микросхемы серии B

Микросхема BA3571 является двухканальным усилителем для наушников с функцией дополнительного усиления по НЧ (BASS)

Электрические параметры

Напряжения питания микросхемы 2…5,5 В
Выходная мощность 30 мВт на каждый канал
Диапазон рабочих температур -25… +75 град С.
КНИ 15%

Микросхема BA3571 может иметь два вида корпусов, цоколевка выводов показана на рисунке

Назначение выводов

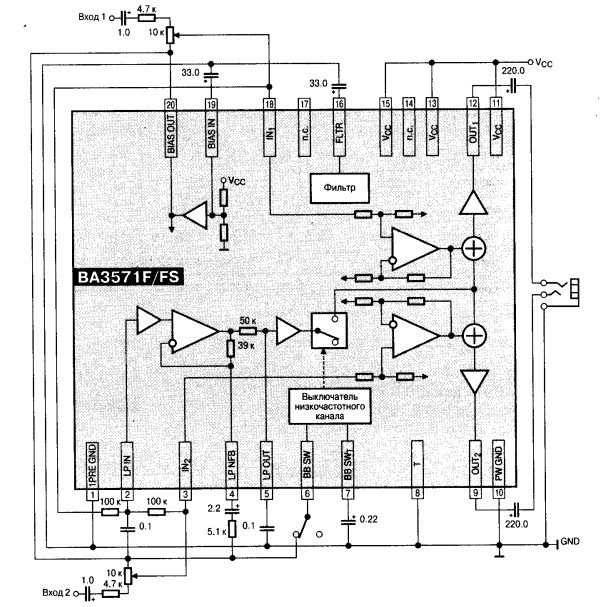

Типовая схема включения

Даташит на микросхему

Источник

Микросхемы для аудио и радиоаппаратуры.
Серия «Энциклопедия ремонта», 17 Выпуск.
Издательский дом «Додэка», Москва, 2001 год
