BA3570

Назначение, параметры, схема включения

Категория Микросхемы серии B

Микросхема BA3570 является двухканальным усилителем для наушников с функцией MUTE и возможностью автоматической регулировки громкости.

Основные параметры

Напряжение питания 2….7,2 В
Диапазон рабочих температур от -25 до +75 град С.

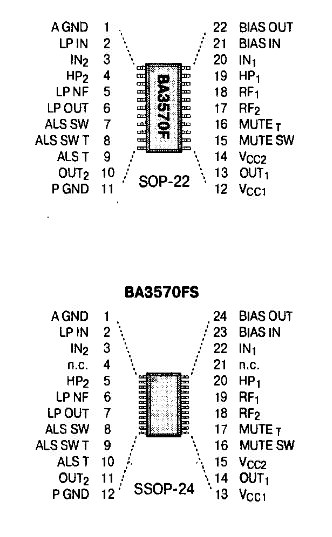

Выпускается в двух видов корпусов под разными буквенными индексами: BA3570F в корпусе SOP-22 и BA3570FS в корпусе SSOP-24. Цоколевка микросхемы в различном виде корпусов показана на рисунке:

Назначение выводов

Типовая схема включения

Даташит на микросхему

Источник

Микросхемы для аудио и радиоаппаратуры.
Серия «Энциклопедия ремонта», 17 Выпуск.
Издательский дом «Додэка», Москва, 2001 год
