BA3126

Параметры, назначение, схема включения

Категория Микросхемы серии B

Микросхема BA3126 является двухканальным переключателем и изначально предназначена для коммутации сигналов «запись-воспроизведение» в магнитофонах.

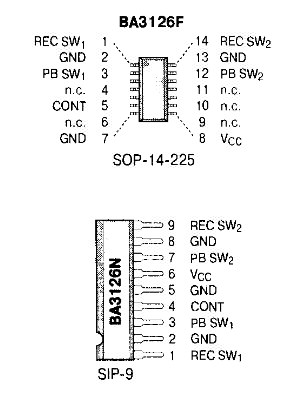

Микросхема выпускалась в двух видах корпусов: SOP14 и носила название BA3126F  и в корпусе SIP-9 (она имеет название BA3126N). Цоколевка выводов микросхемы в различных корпусах показана на рисунке:

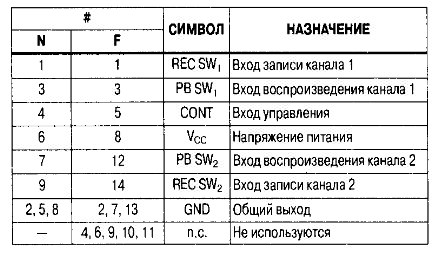

Назначение выводов:

Основные электрические параметры:

Напряжение питания: однополярное, 4,5- 15 Вольт
Внутренне сопротивление коммутируемых каналов:
* В режиме воспроизведения 8 Ом
* В режиме записи 5 Ом
Диапазон рабочих температур -25…+75 град.С.

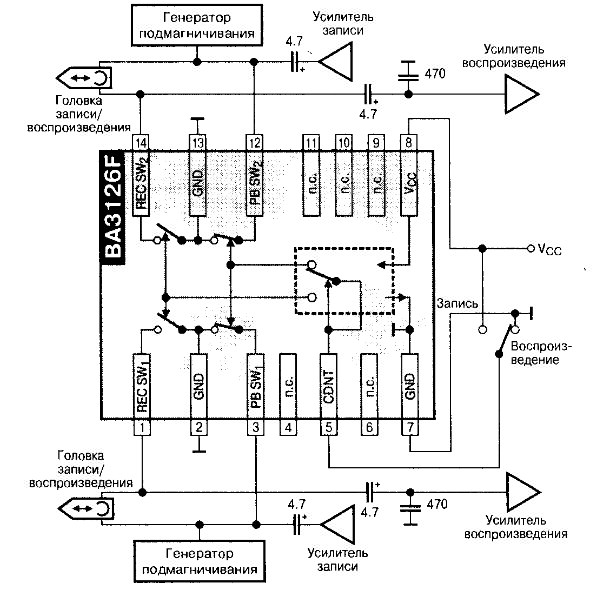

Типовая схема включения

Даташит на микросхему

Источник

Микросхемы для аудио и радиоаппаратуры.
Серия «Энциклопедия ремонта», 17 Выпуск.
Издательский дом «Додэка», Москва, 2001 год
