микросхема AN5632

Назначение, цоколевка

Категория Микросхемы серии AN

Импортная микросхема AN5632, область применения- телевизоры

Назначение

Транскодер цветности SECAM/ PAL

Выполняемые функции

* Транскодер цветности SECAM
* Модулятор PAL
* Схема идентификации системы цветности
* Усилитель яркости
* Матрица PAL, Коммутатор SECAM

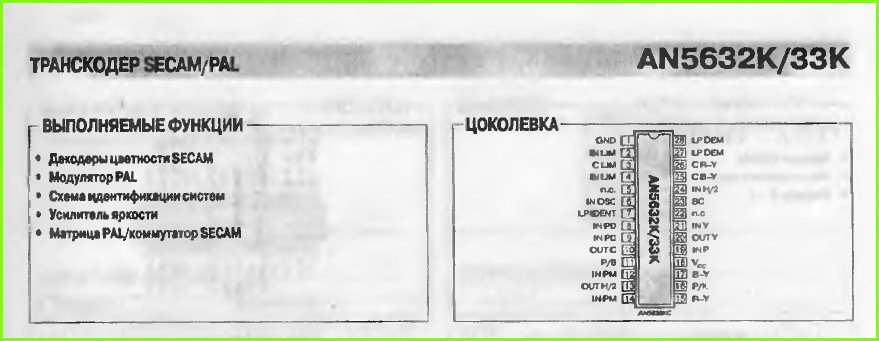

Распиновка

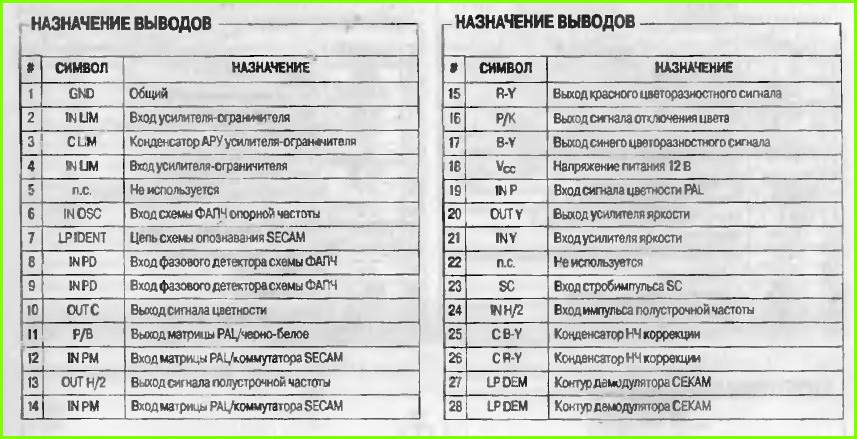

Назначение выводов

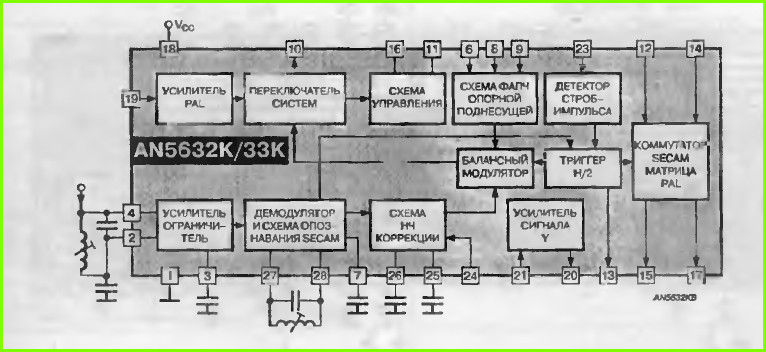

Структурная схема

Для увеличения картинок- кликните по ним (откроются в новом окне)
