микросхема AN5435

Назначение, цоколевка

Категория Микросхемы серии AN

Импортная микросхема AN5435

Назначение

Синхропроцессор

Выполняемые функции

* Генератор строчной развертки
* Генератор кадровой развертки
* Сихроселектор

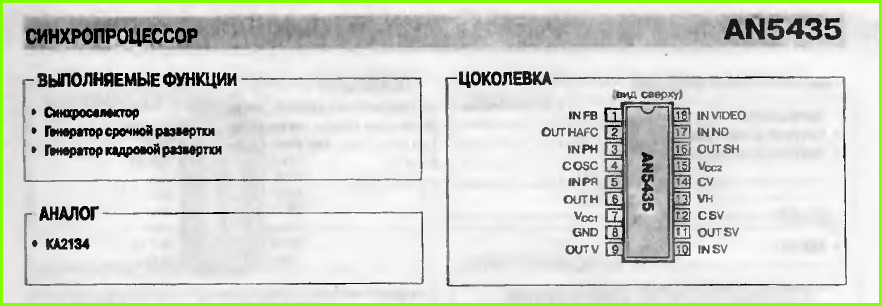

Распиновка

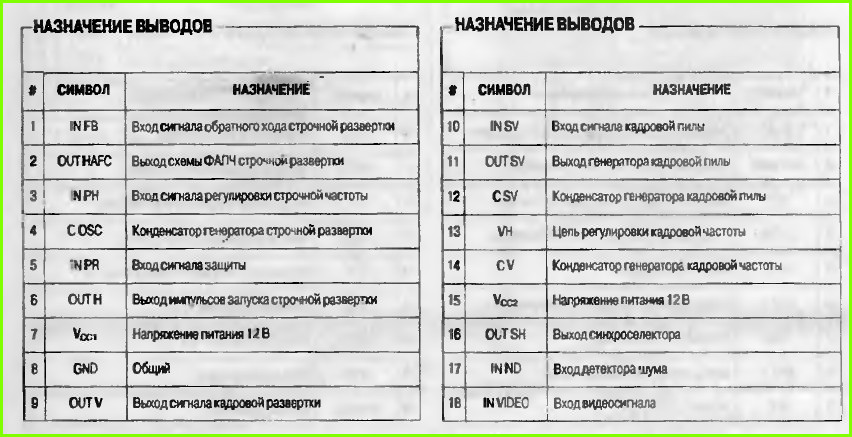

Назначение выводов

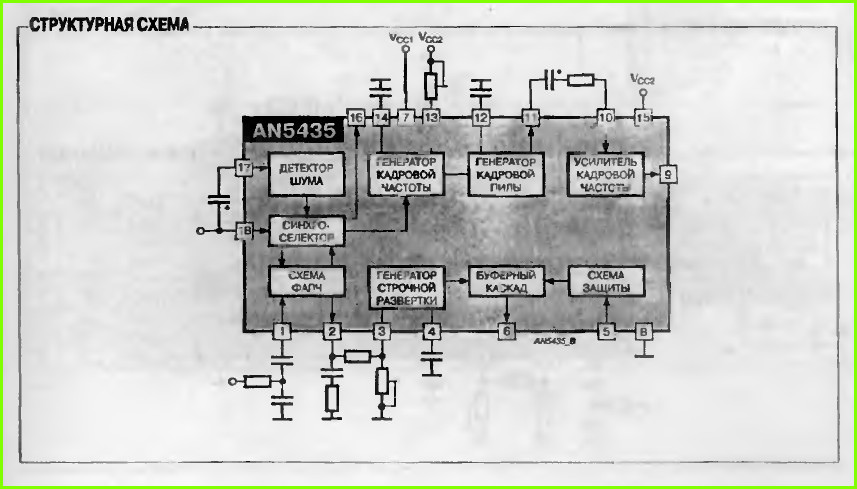

Структурная схема

Для увеличения картинок- кликните по ним (откроются в новом окне)
