микросхемы AN5250, AN5256

Назначение, цоколевка

Категория Микросхемы серии AN

Микросхемы AN5250 и AN5256, производства Panasonic, предназначение- телевизионная техника

Назначение

ЧМ демодулятор звука, УНЧ

Выполняемые функции

* ЧМ демодулятор звука
* УНЧ
* Регулировка громкости

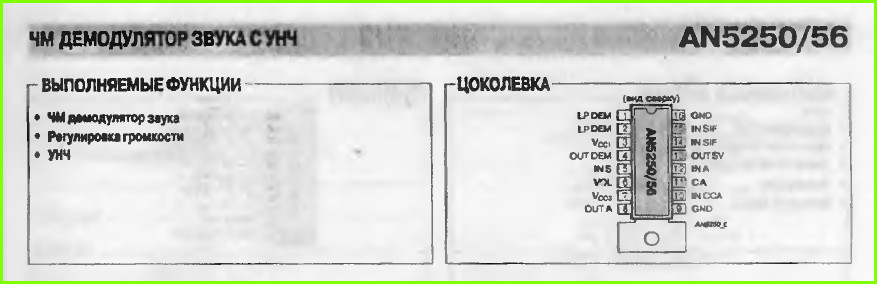

Распиновка

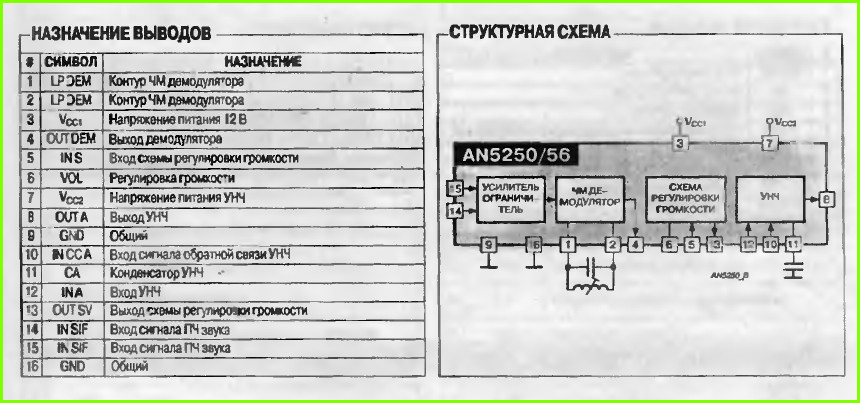

Назначение выводов и структурная схема

Для увеличения картинок- кликните по ним (откроются в новом окне)
