микросхема AN5179

Назначение, цоколевка

Категория Микросхемы серии AN

Импортная микросхема AN5179, производства Panasonic, предназначение- телевизионная техника

Назначение

Видеодемодулятор и ЧМ демодулятор звука

Выполняемые функции

* УПЧИ
* АРУ
* АПЧГ
* Видеодемодулятор
*  ЧМ демодулятор звука
* Преобразователь ПЧ звука

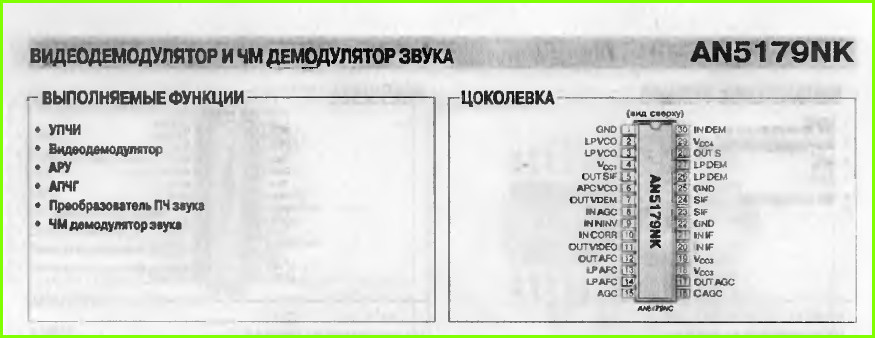

Распиновка

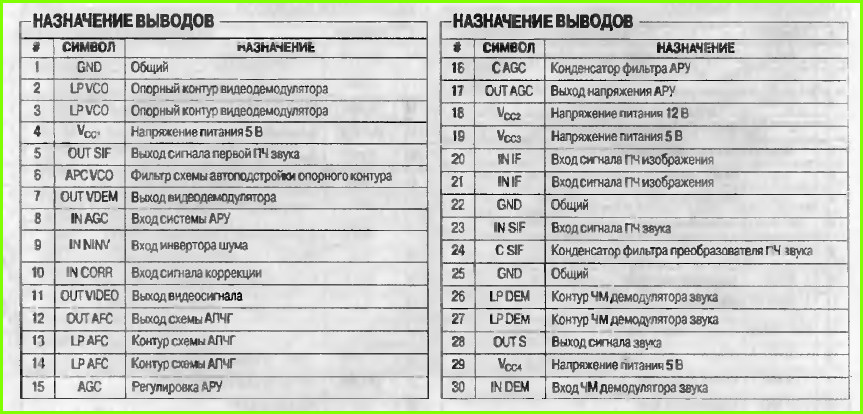

Назначение выводов

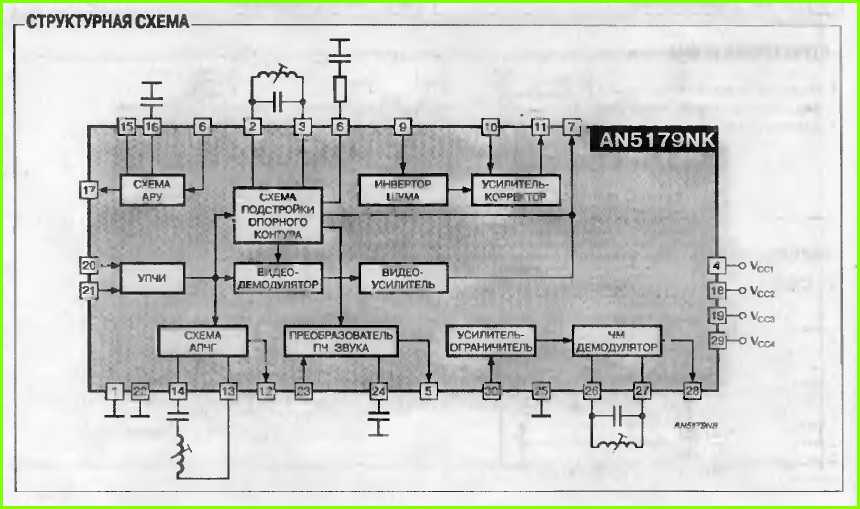

Структурная схема

Для увеличения картинок- кликните по ним (откроются в новом окне)
