микросхема AN5150, AN5151

Назначение, цоколевка

Категория Микросхемы серии AN

Назначение

Многофункциональный видоепроцессор

Выполняемые функции

* УПЧИ
* АРУ
* АПЧГ
* Видеодемодулятор
* ЧМ демодулятор звука
* Синхроселектор
* Генераторы строчной и кадровой разверток

Аналог

KA2915

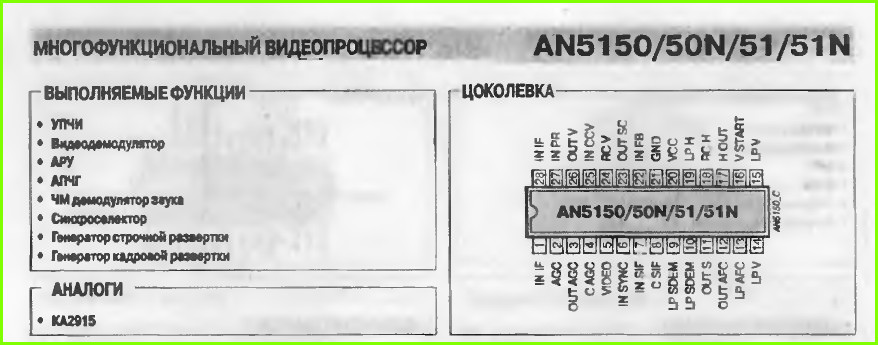

Распиновка

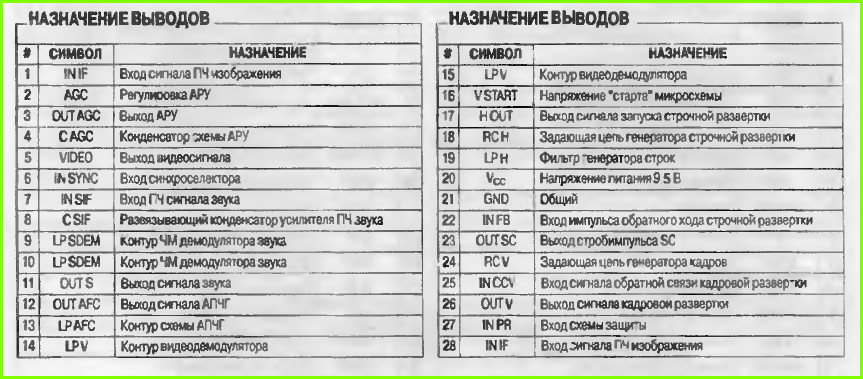

Назначение выводов

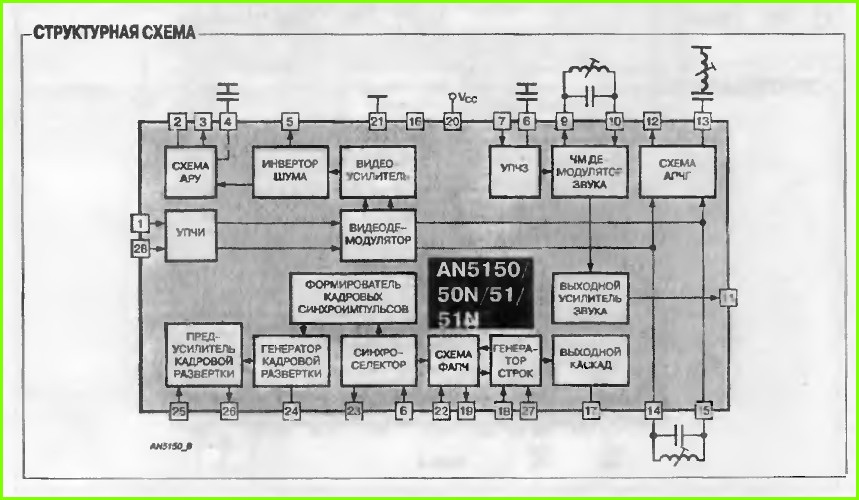

Структурная схема

Для увеличения картинок- кликните по ним (откроются в новом окне)
