микросхема AN5138

Назначение, цоколевка

Категория Микросхемы серии AN

Назначение

Видеодемодулятор и ЧМ демодулятор звука

Выполняемые функции

* Видеодемодулятор
* УПЧИ
* АРУ
* АПЧГ
* ЧМ демодулятор звука
* Регулировка громкости

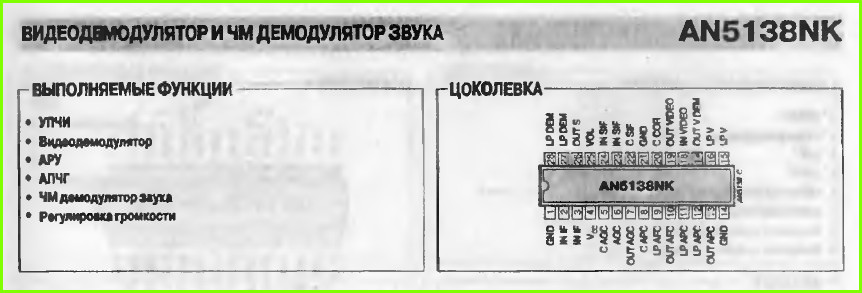

Распиновка

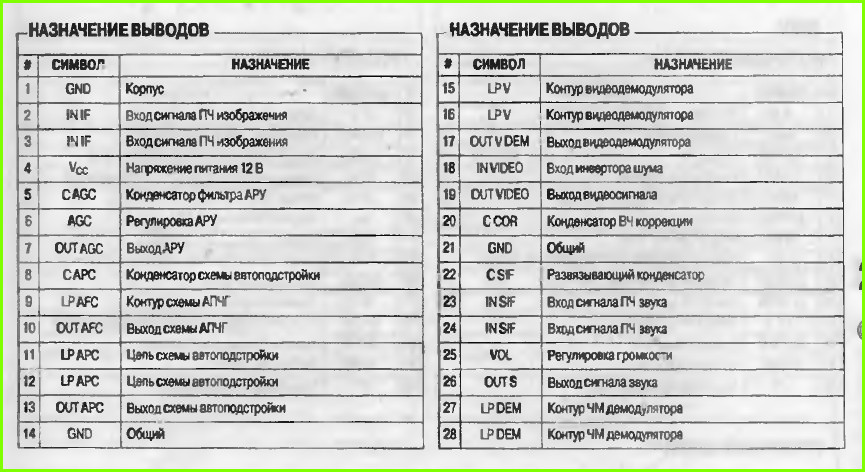

Назначение выводов

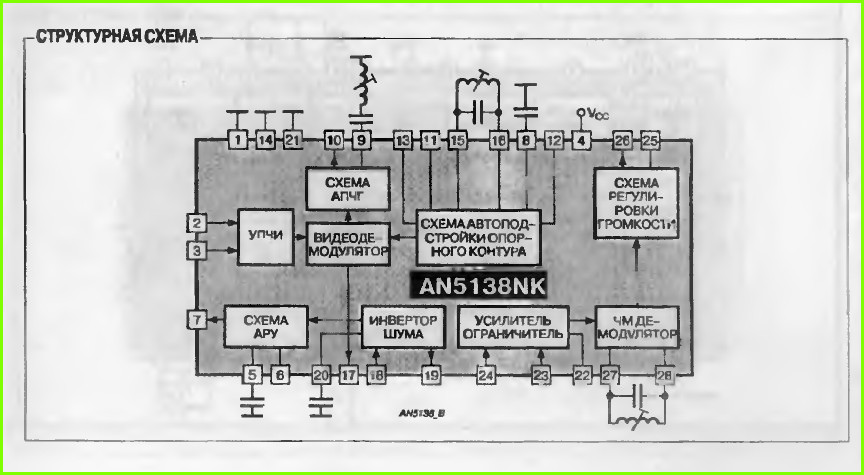

Структурная схема

Для увеличения картинок- кликните по ним (откроются в новом окне)
