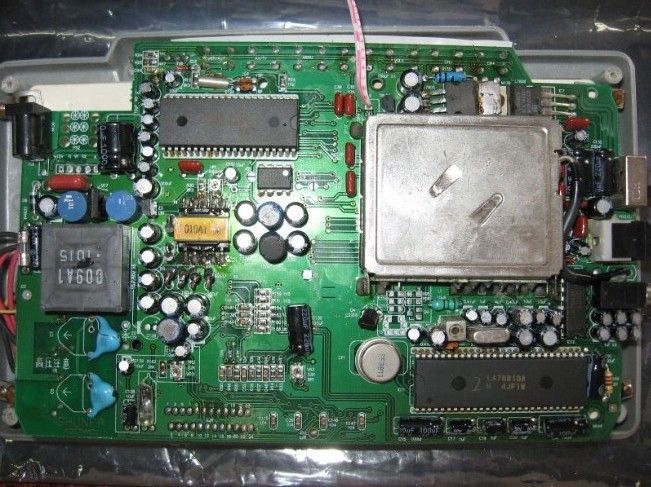

Добрый день всем.Подскажите новичку на форуме и начинающему мастеру. Валяется дома авто тв 7 дюймов ,китаец под названием Benzer. С первого дня ,пропадает после пары минут работы ,изображение матрицы.Работает только подсветка экрана.Подскажите в чем причина ,куда копать.Только прошу спец жаргонами и сокращенными терминами не засыпать.Я в них просто запутаюсь.Сегодня в нете нашел его аналоги ,это Vitek 7000,Zulex 700 ,Phantom 507. Скачал схему ,фото печатной платы и прошивки.Сделал хорошее фото своей платы.Вчера просмотрел и пропаял в надежде на плохой контакт подозрительные места пайки. Подскажите кто чем может.Жалко выбрасывать.Бывает очень нужным дома. Вот его фото .

Кинь схему, что бы не искакать...

_________________
О сколько нам ошибок трудных, готовит аппарата дух...

Звук, при отсутствии картинки есть?

_________________
О сколько нам ошибок трудных, готовит аппарата дух...

звука нет и нет отзыва на клавиши

Для начала проверь питание +12 В на С28 1000x16В, затем +5 В и +8 В на выходе стабилизаторов LC14 и LC7 соответственно, а так же на тюнере 1-я нога. Замеряй в аварийной ситуации, когда отключится

_________________
О сколько нам ошибок трудных, готовит аппарата дух...

Замерял.На кондере 11,35 В, На выходе обоих стабилизаторов как положено 7,9 В и 5,02 В соответственно.
Сейчас в аварийный режим входит сразу после включения.Это когда несколько дней полежит в покое,тогда еще пару минут может поработать.

Сейчас проверил и оказалось ,что нет питания на 7 ноге у микроконтроллера IC13 . С Q17 питание идет.А вот к Q16 не доходит.Оказывается в сопротивлении R68 1кОм проблема. Но почему оно сгорело??

оно там роль предохранителя выполнять никак не может- номинал слишком уж большой и чтобы его сжечь большой ток нужен. Так что скорее всего просто обрыв сам по себе. Меняй и все. Можно, конечно, эту цепочку на перегруз прозвонить- так, на всяк случай...

_________________
Главное в жизни- не высшее образование, а средняя сообразительность

Спасибки ,завтра поменяю,посмотрим чем закончится.
Пысь.Подскажите чем выпаивают такие смд элементы ,надо греть сразу два контакта. Я так думаю,существует такое жало в виде вилочки ,что ли?
