Привет, форумчане. Доброго время суток вам. Опять мне нужна ваша помощь

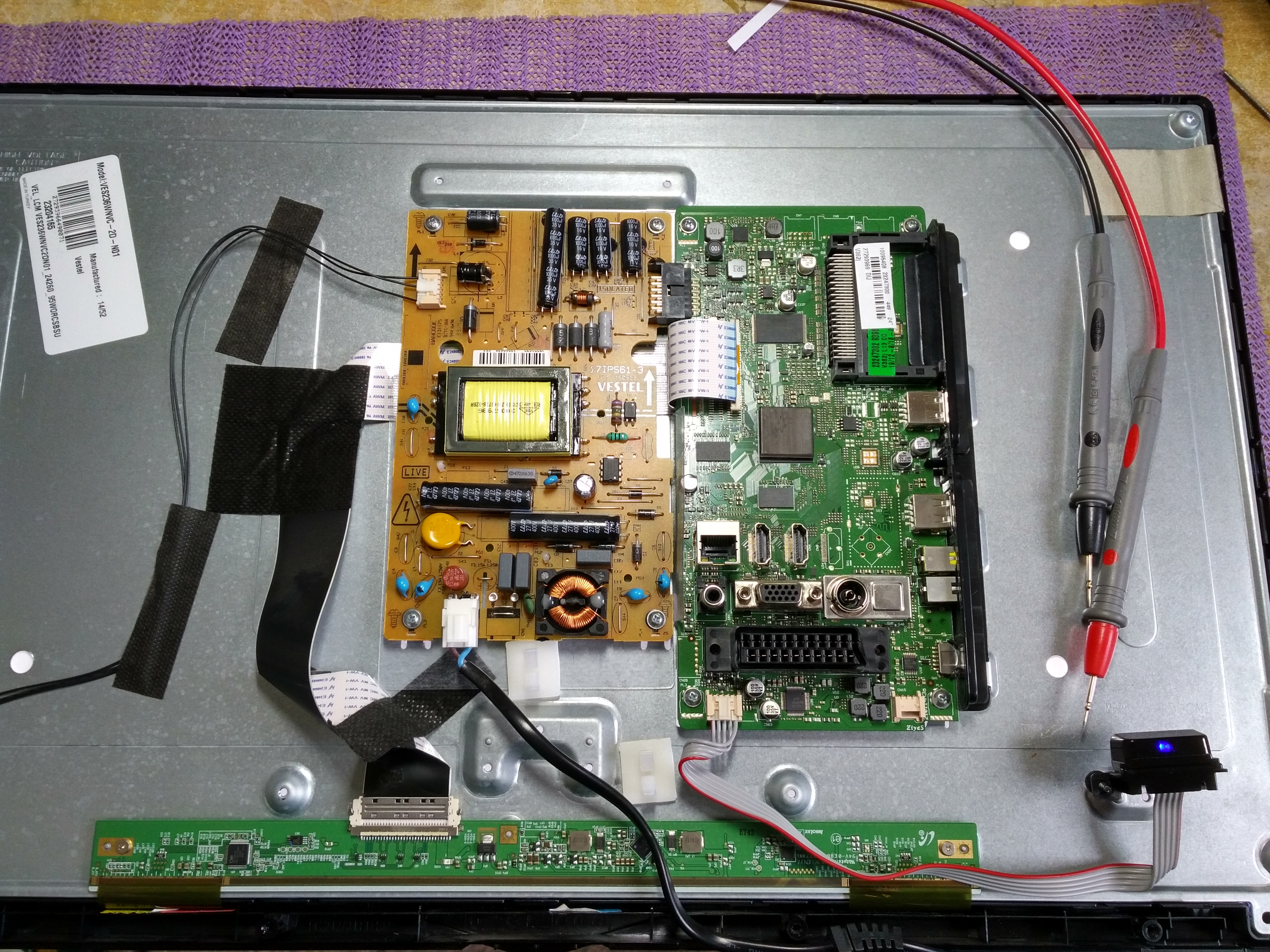

Имеется телевизор HITACHI 24HYT45U A
Схемы не нашел (или плохо искал). Вот такая беда с ним: звук есть-картинки нету. Фото диод работает-на команды реагирует. Подсветка работает-разбирал и проверял всё. Там одна только планка (с одной стороны) с 40 диодами стоит. Каждый диод светится как и должно быть. Кое-какие замеры сделал(на включенном телевизоре) и отметил на картинке. Замеры на mainboard не делал так как думаю что там всё нормально-подсветка есть, звук есть, пультом всё регулируется. Подскажите, пожалуйсто, что нибуть по этому поводу. Помогите разобратся с проблемой.
Заранее всем искренне благодарен.

_________________
Победа не дает силу. Силу дает борьба. Если ты борешься и не сдаешься - это и есть сила.

А чо если взять и сделать!!!
Пробни матрас в автономку пустить.
Кстати питание на него хоть идет?

_________________
ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

Скажи пожалсто, FIMA, что где проверить-мигом проверю. Там есть 11.30, 5.31, 3.29, 3.30...

Не знаю как ...

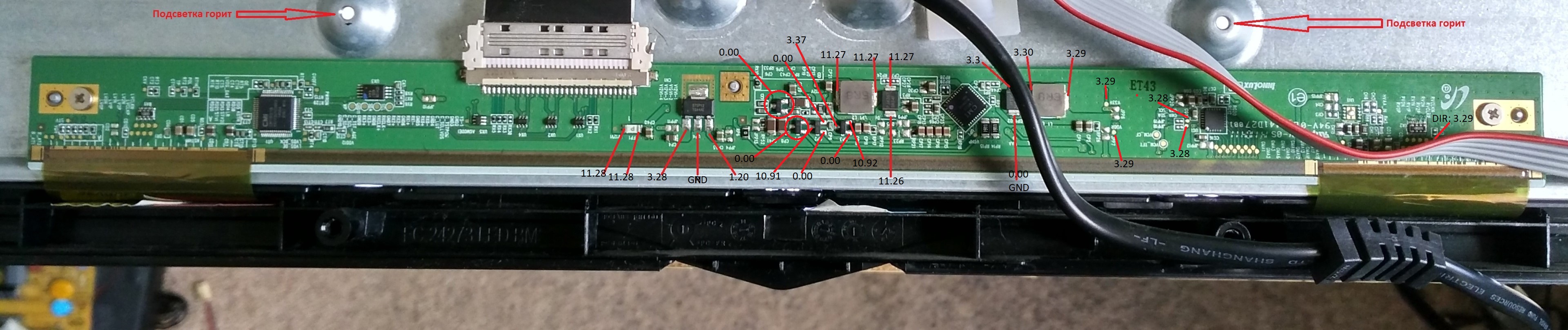

На матрас? Идёт.Там предохранитель стоит (плата на нижней фотке)- приходит 11.28, значит есть там питание...

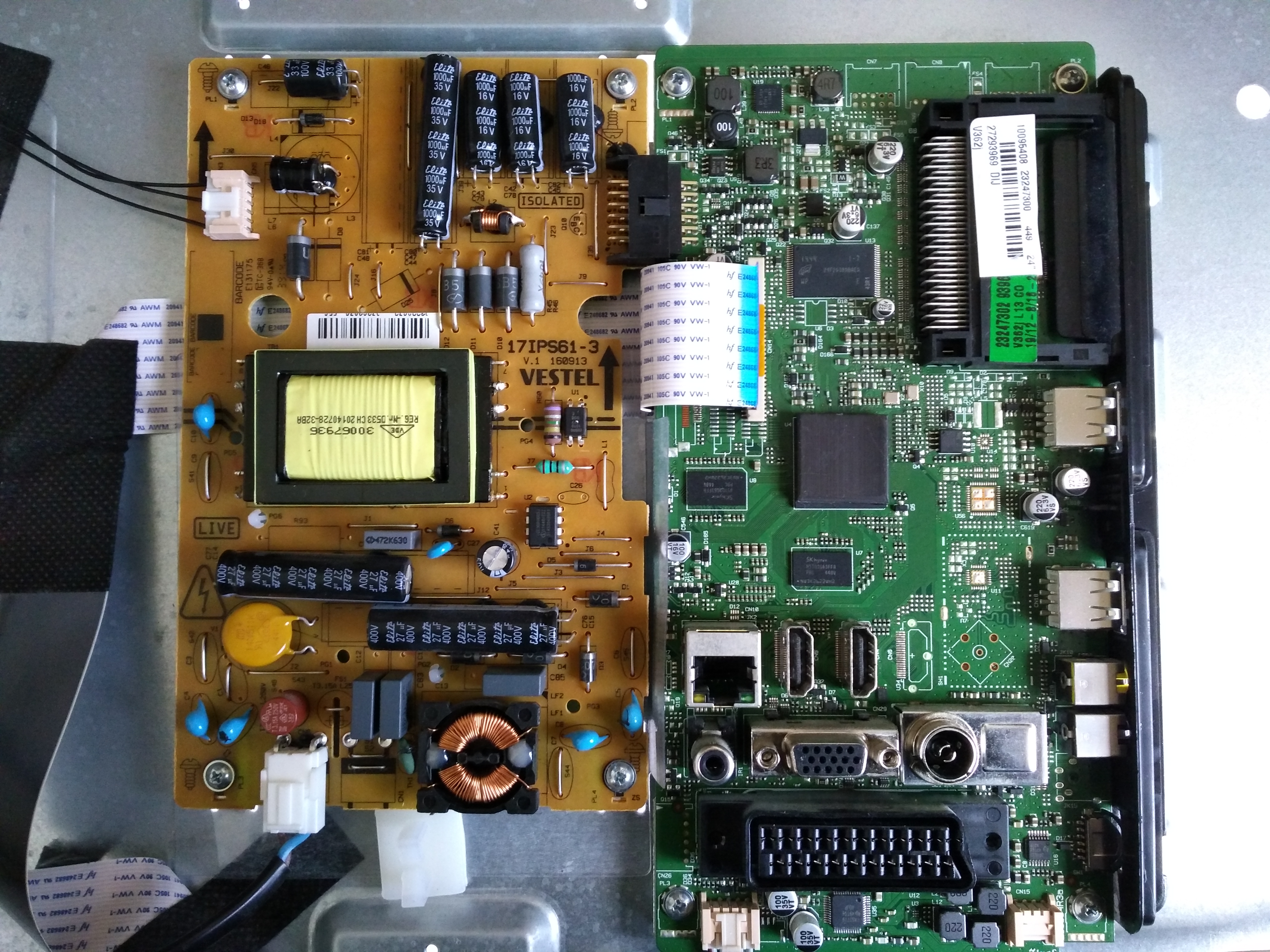

На mainboard (Q29) 5.31и 3.29 на (U5) 5.31, 3.29, 2.44... Разные питания есть, просто не знаю где какое питание должно быть...

_________________
Победа не дает силу. Силу дает борьба. Если ты борешься и не сдаешься - это и есть сила.

На сколько я знаю на плате матраса должно быть повышенное напряжение вырабатываемое одним из DC/DC преобразователей от 16 до 27 вольт в зависимости от типа матраса , а я его там не наблюдаю и еще должно быть отрицательное напряжение, возможно замыкание , как нагрев микросхемы. Ищи даташит на матрицу.

Не,мы завели разговор именно за питание матрицы,а оно бывает или 5v или 12v
Или я шо то пропустил?
ТС прально указал на преде 11 с копейками(кстати это не пред а рез и мерить нада с обеих сторон)
Далее за автономку.
Все шо нада сделать есть таки на просторах нета

_________________
ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

Мне кажется что я не туда залез. Это напряжение 11 с копейками мне чё то ненравится... Оно повсюду, но нормального 12 или с копейками-нету. С платы матраса, по кругу, вернулся аж на БП. И нигде мне неудалось найти нормальных 12в... Прав FIMA был:"Кстати питание на него хоть идет?". Нашел схемы(На матрицу схемы не нашел). Прошелся туда сюда-нормальных 12 а тем более 24 вольт нигде нету... При выключенном ТВ в место 12в имеется 8.65в (везде,где должно быть 12в), а в место 24в, везде 19.26в. При включенном в место 12в везде 11.32 а в место 24в везде 22.64. Под подозрением у меня 4 диода (Д9,Д10,Д11,Д12). Они сопративление показывают с обеих сторон, где с одной стороны должно быть OL. Поменяю ети диоды-отпишусь. На связи.

_________________
Победа не дает силу. Силу дает борьба. Если ты борешься и не сдаешься - это и есть сила.

Я сразу имел ввиду питание на плате матраса а не основного блока питания , проблема скорей всего в матрице.

А чего тогда нет нормальных напряжений на Mainboard?

_________________
Победа не дает силу. Силу дает борьба. Если ты борешься и не сдаешься - это и есть сила.

В голове не укладывается шо мешает пройти по шине засаженной напруги.?Возможно виной всему высохшее фильтровочное литье или с утечкой,а может и КЗ.
12 на БП чо с ним?
12 на одном из стабов майна?
Чо с нагрузками этих вольт?
Как вариант откинуть матрас и замерить.
Ищи где собака порылась.

И я таки смотрю в ту же сторону!!
Думаешь ТС переживет эту новость без валерьянки?
Надеюсь есть шанец восстановить питание,а уж потом зальем тему слезой.

_________________
ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

Не хотел ворошить старое, но как всегда нормальные замеры основного БП сразу в начале темы нужно выпрашивать или вытаскивать у ТС, от того сразу на матрицу и подумал , раз нет замеров значит с ними все нормально, получается так , как еще подумать . ТС не делает совсем то что я ему советую , спросил как нагрев микры на плате питания матрицы , ноль внимания, оно мне надо тогда.
