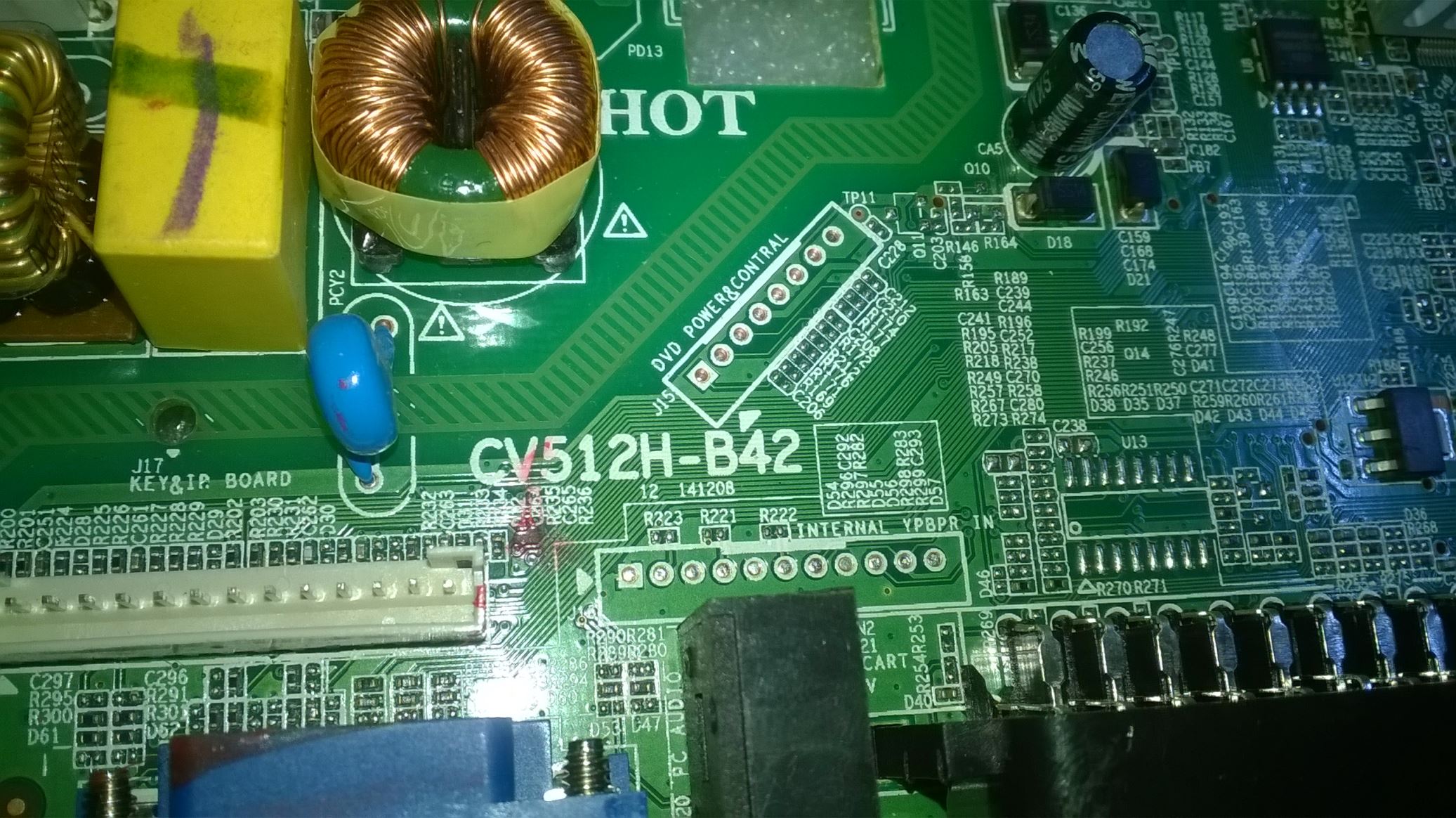

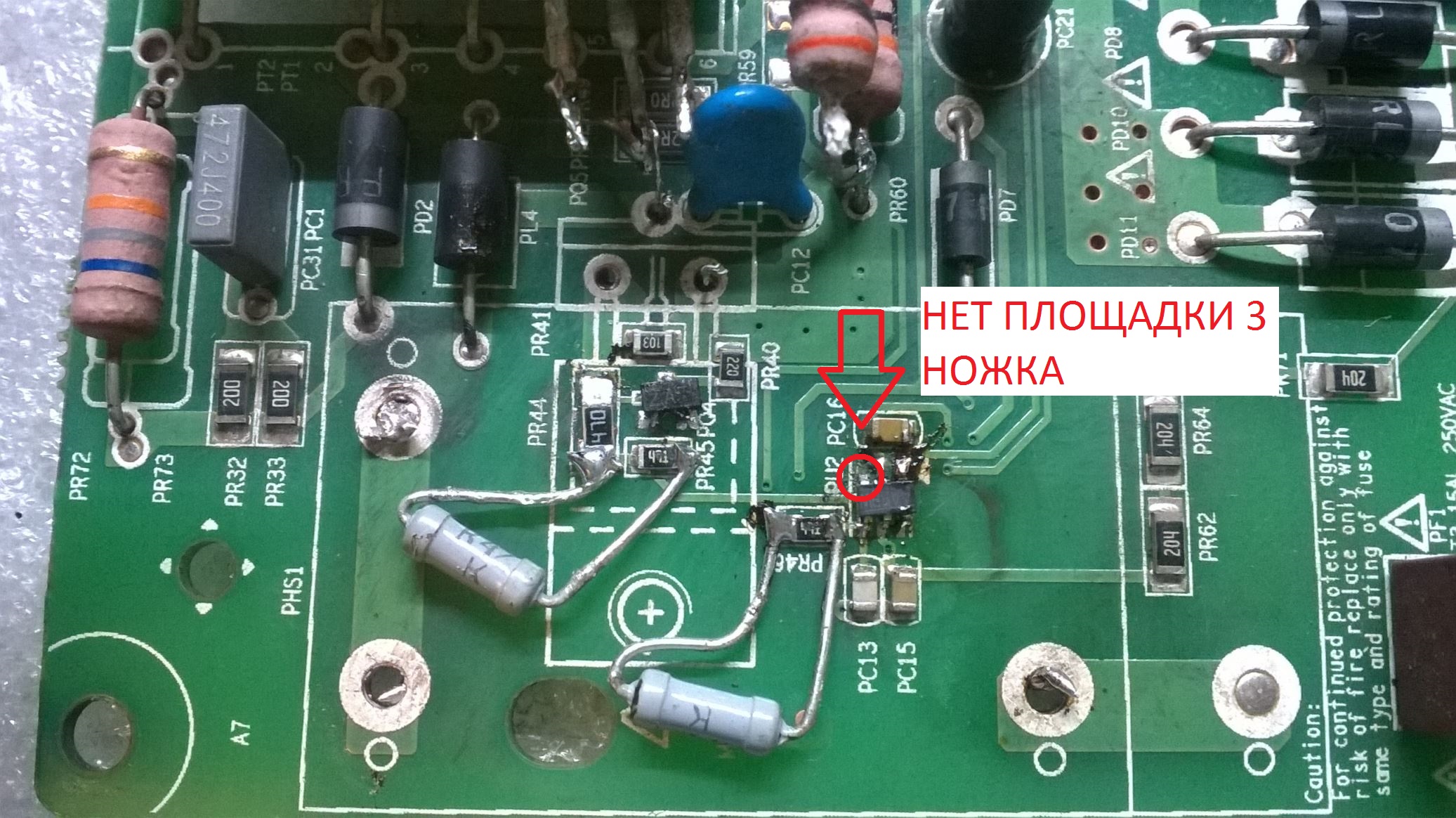

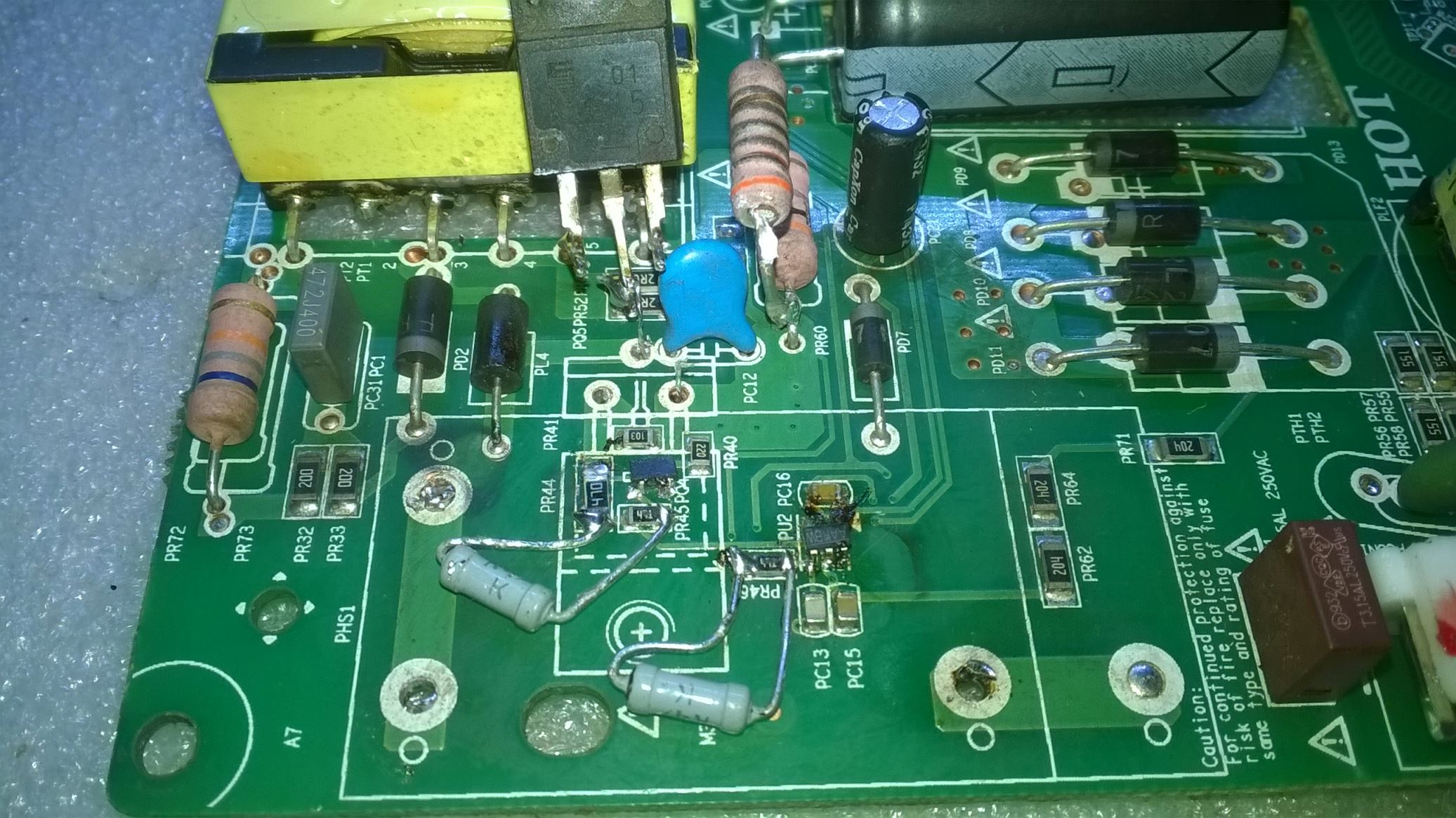

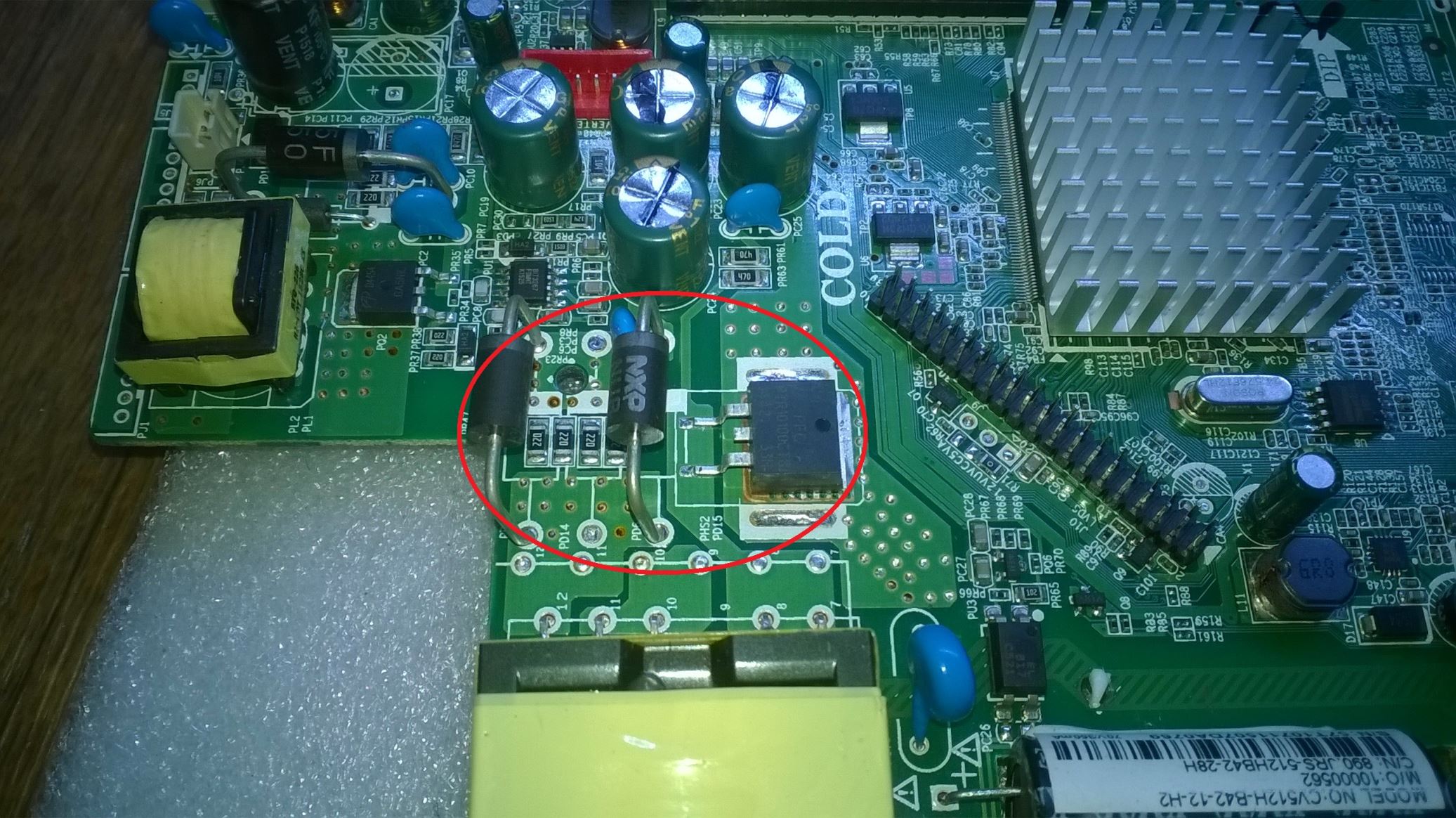

Здравствуйте. Тело после ремонта у рукожопов, фото всего я покажу, есть непонятные вопросы по ШИМ на ней написано aahbw скорее всего это SG6848 по распиновке похожа очень. Суть такова, все восстановил, идут пульсации пачками на управление полевика, отсутствовала площадка с 3 ножки RI судя по даташиту там должен стоять резистор на землю который задает частоту, но я не могу понять, такое чувство, что там была просто площадка под ножку но ни куда не вела. Если кто может то подскажите по номиналам всех резисторов по блоку питания и куда идет 3 ножка шим. Если это не возможно, то хотя бы какие напряжения выходят с блока питания, это диоды PD15, PD6, PD5 что на них, один это подсветка, а другое питание материнской платы и третий еще есть. Фото что они там наделали прилагаю. Материнка CV512H-B42 Спасибо

_________________
https://vk.com/radiouchebnik
Видео по ремонту разной электроники https://www.youtube.com/channel/UCE57iw ... MLt_hXZWZQ

Там дорожки покалечили что-ли?

По случайному стечению обстоятельств мне сегодня-завтра должны такой-же Рубин подвести, только 28 дюймов. Может совпадет

_________________
Главное в жизни- не высшее образование, а средняя сообразительность

Женя, если там такой же шим стоит, то посмотри что происходит с 3 ножкой, у меня пятак оторванный, и резисторов который должен идти на 3 ногу не видно.
Случайно коротнул паяльником на шим она взорволась, но зато я узнал что резистор на 3 ножку и на землю должен быть 120кОм по крайней мере шло стабильно 100кГц, а дальше бабах и искры Буду заказывать шимку с китая, благо их там много и дешево.

_________________
https://vk.com/radiouchebnik
Видео по ремонту разной электроники https://www.youtube.com/channel/UCE57iw ... MLt_hXZWZQ

Женя, если такая же плата в целом, посмотри какие напряжения выходят с диодов, я хоть проверю мать и подсветку.

_________________
https://vk.com/radiouchebnik
Видео по ремонту разной электроники https://www.youtube.com/channel/UCE57iw ... MLt_hXZWZQ

Ой,Серег, не торопи события...
Модель, на сколь я знаю, та-же самая, но:
Как я понял он тоже после рукожопов, и поэтому что-там внутри и в каком состоянии я еще в глаза не видел...
Привезут, скину фотки, потом сравним.

_________________
Главное в жизни- не высшее образование, а средняя сообразительность

Ладно, буду ждать, мне бы с пятаком на эту ножку разобраться.

_________________
https://vk.com/radiouchebnik
Видео по ремонту разной электроники https://www.youtube.com/channel/UCE57iw ... MLt_hXZWZQ

Женя ну как тв привезли?

_________________
https://vk.com/radiouchebnik
Видео по ремонту разной электроники https://www.youtube.com/channel/UCE57iw ... MLt_hXZWZQ

Блин, взбаламутил я тебя раньше времени...

Позвонили, назвали марку ТВ и спросили когда я дома буду. Вот, жду теперь...

_________________
Главное в жизни- не высшее образование, а средняя сообразительность

_________________
ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

да ладно, все равно надеюсь
