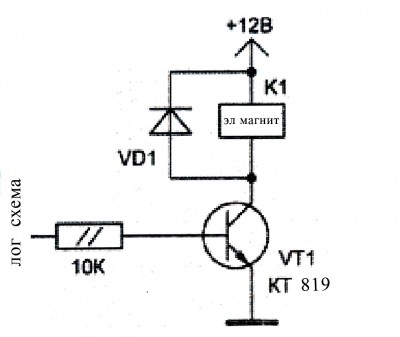

Здравствуйте. Есть транзисторный ключ на биполярном транзисторе включающий электромагнит. Управляется логической схемой. Напряжение питания от компьютерного БП 12в. Вопрос. как сделать, чтобы напряжение на выходе ключа регулировалось переменным резистором и при этом, чтобы он продолжал управлятся логической схемой?

Налей, а то я не понял....
Это всего-лишь ключ- сигнал на базу транзистора пришел, он открылся, реле сработало. Зачем там регулировки?

_________________
Главное в жизни- не высшее образование, а средняя сообразительность

У меня электромагнит стоит на ударной головке гравировального станка. От 12в удар слишком сильный. Хочу сделать возможность регулировать силу удара.

Если после резистора (10к который) воткнуть переменник на 10кОм например, относительно массы,
то можно будет регулировать степень открытия транзистора.
Можно после резистора относительно массы воткнуть стабилитрон, на нужный вольтаж, это опять же ограничит открытие ключа.

Посмотри схемы микроволновок, там начальный ток на магнетрон гасится резисторами, а затем закорачиваются реле, тебе можно подобрать резистор, что бы сердечник был намагничен частично, а потом добивался бы реле, как то так.

_________________
https://vk.com/radiouchebnik
Видео по ремонту разной электроники https://www.youtube.com/channel/UCE57iw ... MLt_hXZWZQ

Sergey, а зачем ему увеличивать ток электромагнита после удара?

Переменник на массу, после резистора в цепи базы, и будет счастье

Спасибо, что откликнулись. Вы имеете ввиду средний вывод переменника объединить с одним из крайних и получившиеся два вывода подключить к базе и массе? А какого номинала переменник поставить? Стабильно ли будет регулироваться напряжение?
