Заголовок сообщения: Падение напряжения на 60CTQ045

Добавлено: 13 янв 2016, 16:12

Автор

заглянувший

Зарегистрирован: 13 янв 2016, 15:58
Сообщения: 1
место жительства: Ростов н/д
практический опыт в радиоэлектронике: от 5-ти лет и более

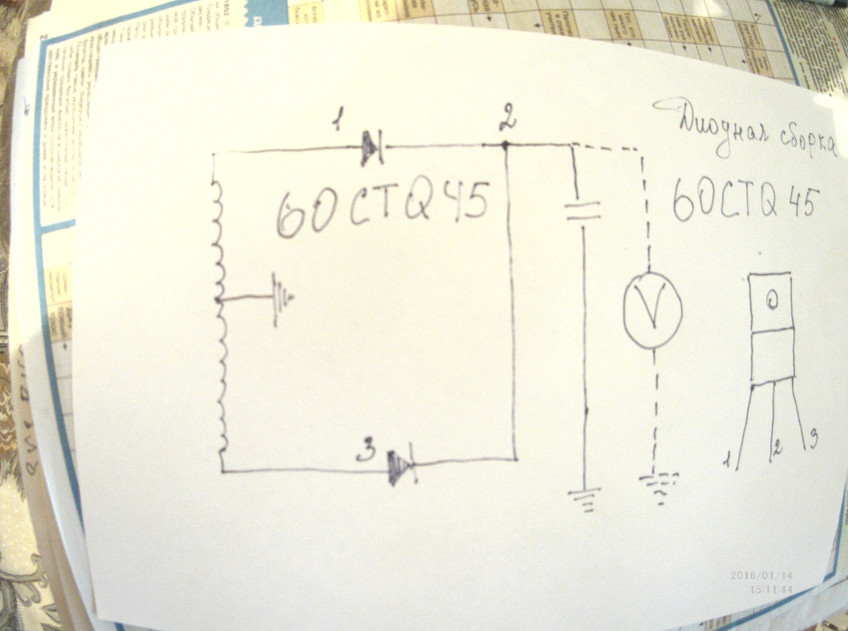

На диодную сборку Шоттки 60ctq045 подаётся 20V ,на выходе ровно половина! Кто в курсе,подскажите в чём дело?

Вложение:

2016-01-13_221301.jpg [ 109.66 КБ | Просмотров: 424 ]

Вернуться к началу

Sergei1

Заголовок сообщения: Re: Падение напряжения на 60CTQ045

Добавлено: 13 янв 2016, 16:54

Ученик БЕЗДЕЛЬНИКА

Зарегистрирован: 02 дек 2013, 22:36
Сообщения: 4004
Откуда: Казахстан
место жительства: Второй дом справа
практический опыт в радиоэлектронике: от 1 года до 5-ти лет

По мне так все верно , как подключили то и получили !
Все замеры от среднего вывода транса.

_________________
https://www.youtube.com/channel/UCE57iwDft24yIMLt_hXZWZQ/videos?disable_polymer=1

Вернуться к началу

IvanVVV

Заголовок сообщения: Re: Падение напряжения на 60CTQ045

Добавлено: 13 янв 2016, 16:56

ДРУЗЬЯ

Зарегистрирован: 29 ноя 2014, 15:47
Сообщения: 614
Откуда: Россия
место жительства: Красноярск
практический опыт в радиоэлектронике: от 5-ти лет и более

Потому что 20В на краях обмотки, а не относительно массы. А ты относительно массы напругу снимаешь.
Нужно нормальный диодный мост подключить к крайним выводам обмотки (не задействуя точку соединения обмоток) и будет полная напруга.

Вернуться к началу

IvanVVV

Заголовок сообщения: Re: Падение напряжения на 60CTQ045

Добавлено: 13 янв 2016, 17:01

ДРУЗЬЯ

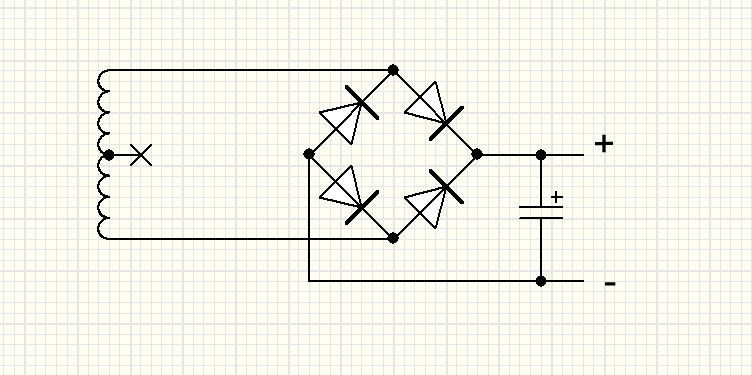

Вот так надо

Вложение:

Снимок.PNG [ 34.13 КБ | Просмотров: 427 ]

Схема выпрямителя на двух диодах кстати дурацкая пинцет.
И китаезы еще умудряются активную акустику с такими ущербными выпрямителями делать.
