Sergei1
СообщениеДобавлено: 08 мар 2014, 22:04
Не в сети
Ученик БЕЗДЕЛЬНИКА
Аватара пользователя

Зарегистрирован: 02 дек 2013, 22:36
Сообщения: 4004
Откуда: Казахстан
место жительства: Второй дом справа
практический опыт в радиоэлектронике: от 1 года до 5-ти лет
Я тоже только учусь! Пусть сначала спецы скажут правильно или нет.Можно просто сделать по схеме что я выложил выше.Как одобрят спецы, то разрисую в картинках.Лишь бы живая была микросхема. СТК 412-210 .Да, на базу Q901 тоже нужно подать напряжение,если будет задействован пред. усилитель.


Вложения:

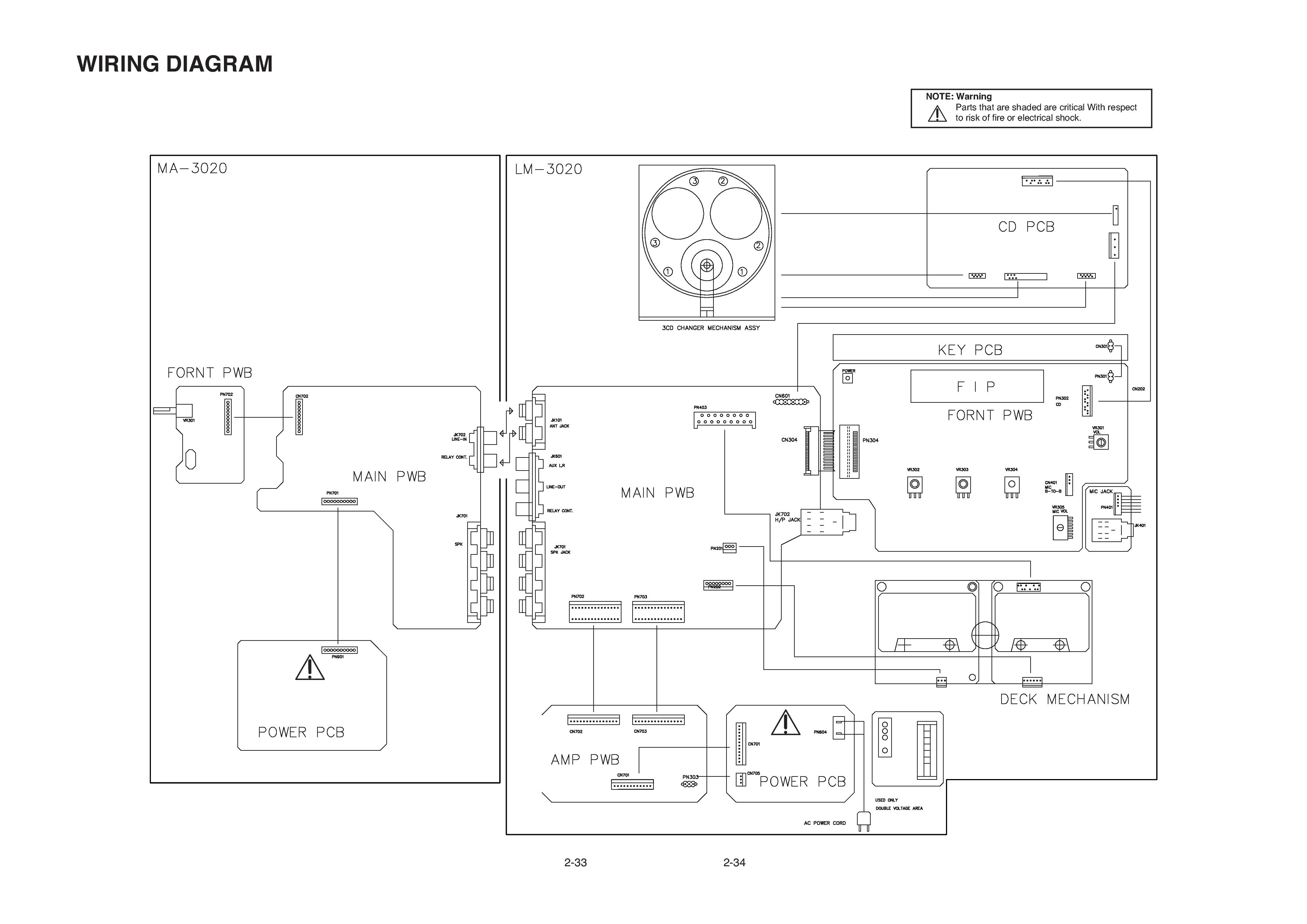

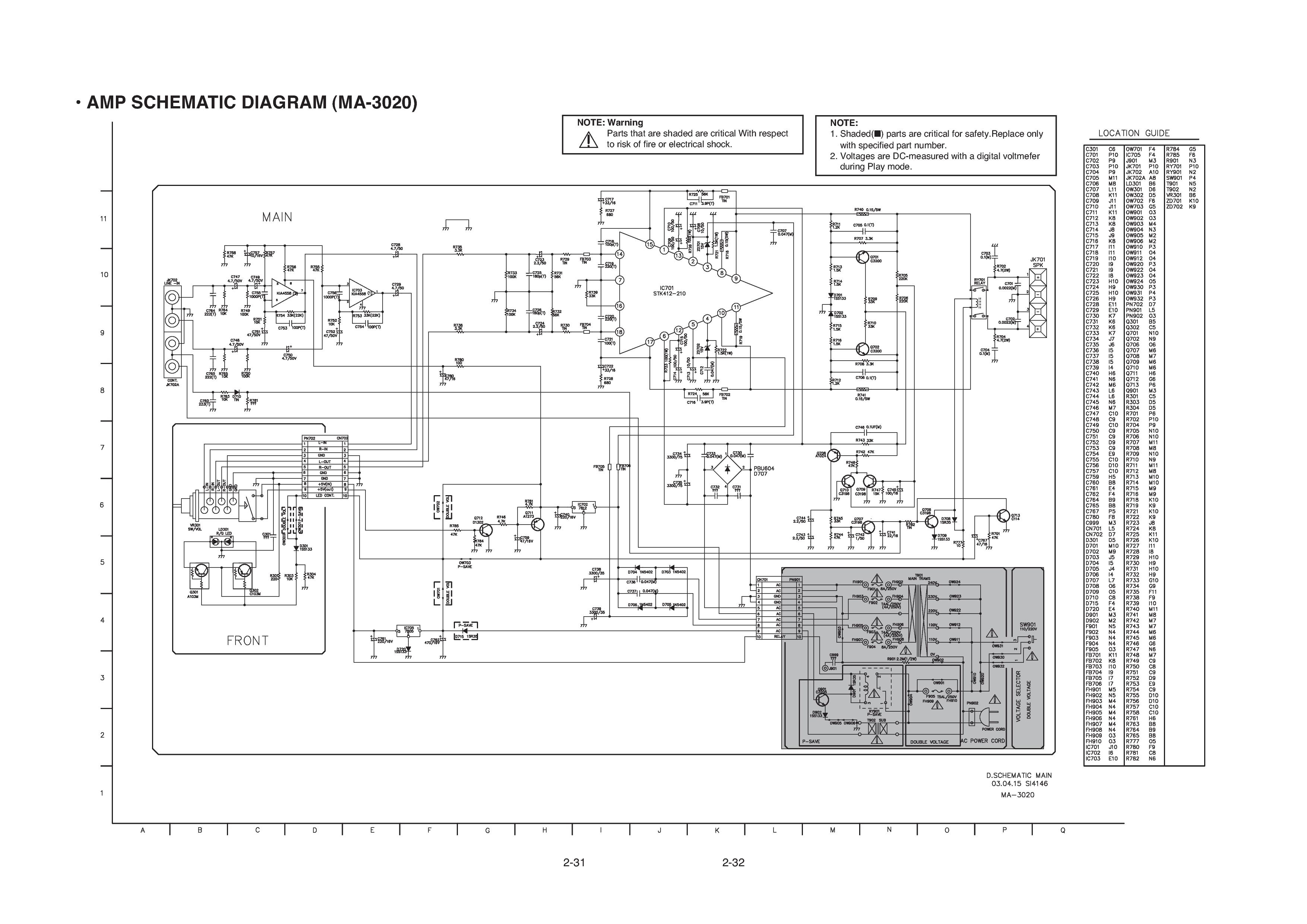

Page_46.JPG [ 1.39 МБ | Просмотров: 696 ]
Page_47.JPG [ 740.91 КБ | Просмотров: 696 ]

_________________
https://www.youtube.com/channel/UCE57iwDft24yIMLt_hXZWZQ/videos?disable_polymer=1
Вернуться к началу
 Профиль
Ответить с цитатой
Sergey
СообщениеДобавлено: 09 мар 2014, 04:25
Не в сети
МОДЕРАТОРЫ
Аватара пользователя

Зарегистрирован: 03 сен 2013, 10:45
Сообщения: 4377
Откуда: Россия
место жительства: Чита
практический опыт в радиоэлектронике: от 5-ти лет и более
Я так и не понял, какие именно платы у тебя есть. Давай сюда фоты всего, что осталось от центра, всего!

_________________
https://vk.com/radiouchebnik
Видео по ремонту разной электроники https://www.youtube.com/channel/UCE57iw ... MLt_hXZWZQ
Вернуться к началу
 Профиль
Ответить с цитатой
vyacheslav
СообщениеДобавлено: 09 мар 2014, 07:32

Автор
Не в сети
пользователь

Зарегистрирован: 08 мар 2014, 11:08
Сообщения: 33
Вложение:

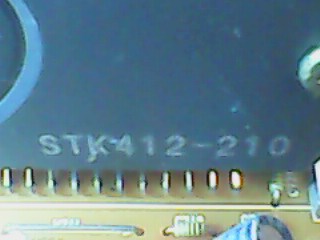

IMG_2014_03_09_080612.jpg [ 15.14 КБ | Просмотров: 694 ]
[att
Вложение:
IMG_2014_03_09_080612.jpg [ 15.14 КБ | Просмотров: 694 ]

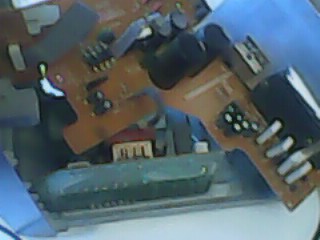

achment=1]IMG_2014_03_09_080551.jpg[/attachment]
Вложение:

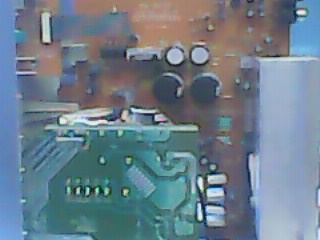

IMG_2014_03_09_080301.jpg [ 19.01 КБ | Просмотров: 694 ]
Вот фотки и ещё есть колонки тоже от центра :LG FE-2000VE как и усилок 100 Вт;6 Ом


Вложения:
IMG_2014_03_09_080551.jpg [ 18 КБ | Просмотров: 694 ]
Вернуться к началу
 Профиль
Ответить с цитатой
vyacheslav
СообщениеДобавлено: 09 мар 2014, 07:36

Автор
Не в сети
пользователь

Зарегистрирован: 08 мар 2014, 11:08
Сообщения: 33
Вложение:

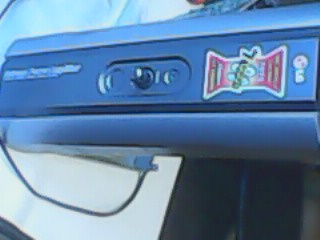

IMG_2014_03_09_080746.jpg [ 16.87 КБ | Просмотров: 694 ]
Вложение:

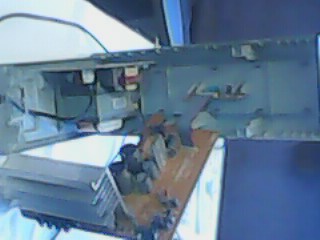

IMG_2014_03_09_080720.jpg [ 17.45 КБ | Просмотров: 694 ]
Вложение:

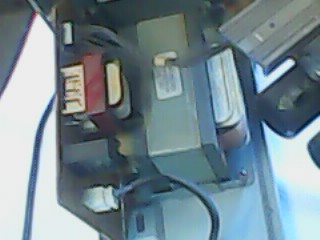

IMG_2014_03_09_080657.jpg [ 18.04 КБ | Просмотров: 694 ]


Вернуться к началу
 Профиль
Ответить с цитатой
Sergei1
СообщениеДобавлено: 09 мар 2014, 09:36
Не в сети
Ученик БЕЗДЕЛЬНИКА
Аватара пользователя

Зарегистрирован: 02 дек 2013, 22:36
Сообщения: 4004
Откуда: Казахстан
место жительства: Второй дом справа
практический опыт в радиоэлектронике: от 1 года до 5-ти лет
это плата МА-3020.

_________________
https://www.youtube.com/channel/UCE57iwDft24yIMLt_hXZWZQ/videos?disable_polymer=1


Вернуться к началу
 Профиль
Ответить с цитатой
vyacheslav
СообщениеДобавлено: 09 мар 2014, 09:53

Автор
Не в сети
пользователь

Зарегистрирован: 08 мар 2014, 11:08
Сообщения: 33
да! сможете помочь?
Вернуться к началу
 Профиль
Ответить с цитатой
Sergei1
СообщениеДобавлено: 09 мар 2014, 10:07
Не в сети
Ученик БЕЗДЕЛЬНИКА
Аватара пользователя

Зарегистрирован: 02 дек 2013, 22:36
Сообщения: 4004
Откуда: Казахстан
место жительства: Второй дом справа
практический опыт в радиоэлектронике: от 1 года до 5-ти лет
перемычка в блоке питания OW904 стоит?

_________________
https://www.youtube.com/channel/UCE57iwDft24yIMLt_hXZWZQ/videos?disable_polymer=1


Вернуться к началу
 Профиль
Ответить с цитатой
vyacheslav
СообщениеДобавлено: 09 мар 2014, 10:16

Автор
Не в сети
пользователь

Зарегистрирован: 08 мар 2014, 11:08
Сообщения: 33
нет,а она нужна?разметка есть!
Вернуться к началу
 Профиль
Ответить с цитатой
vyacheslav
СообщениеДобавлено: 09 мар 2014, 10:22

Автор
Не в сети
пользователь

Зарегистрирован: 08 мар 2014, 11:08
Сообщения: 33
А RY-901 это что такое, реле?
Вернуться к началу
 Профиль
Ответить с цитатой
Sergei1
СообщениеДобавлено: 09 мар 2014, 10:27
Не в сети
Ученик БЕЗДЕЛЬНИКА
Аватара пользователя

Зарегистрирован: 02 дек 2013, 22:36
Сообщения: 4004
Откуда: Казахстан
место жительства: Второй дом справа
практический опыт в радиоэлектронике: от 1 года до 5-ти лет
Подожди не торопись!Ничего не делай пока.Думаю что нужно поставить перемычку OW904,пойдет питание на трансформатор.Потом нужно будет перемкнуть сигнальные контакты на реле RY701,пойдет сигнал на колонки.Повторяю пока ничего не делай.Пусть проверят мои предположение спецы с этого сайта!

_________________
https://www.youtube.com/channel/UCE57iwDft24yIMLt_hXZWZQ/videos?disable_polymer=1


Вернуться к началу
 Профиль
Ответить с цитатой
